支持Intel@ 4/6~9 th Core™ i7/i5/i3 桌面级多核处理
搭配 Q170/C236、H81 工业级芯片
2个SO-DIMM,双通道支持
3 个板载显示接口
最高可扩展 10个 USB 接口
最高可扩展6个intel千兆网络接口
最高可扩展6 个串口
3 硬盘存储支持
支持 18V~36V 宽压电源输入
支持搭载QiDeviceEyes奇帷智运平台,实现设备远程批量管理、状态监控、远程运维、安全控制
| 型号 | E7S-Q170/C236 | E7S-H81 | |
| 系统参数 | CPU | Intel® 6/7/8/9th Core™ i3/i5/i7 桌面级 LGA1151 CPU TDP=35/65W | Intel® 4th Core™ i3/i5/i7 桌面级 LGA1150 CPU TDP=35/65W |
| 芯片组 | Intel® Q170/C236 Chipset | Intel® H81 Chipset | |
| 显示 | 1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz） 1 * DVI-D（最大支持分辨率支持：1920x1200，@ 60Hz） 1 * VGA（ 最大支持分辨率支持：1920x1200，@ 60Hz） | 1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz） 1 * DVI-D（最大支持分辨率支持：1920x1200，@ 60Hz） 1 * VGA（ 最大支持分辨率支持：1920x1200，@ 60Hz） | |
| 内存 | 2 * DDR4 SO-DIMM，2133MHz,单根最大支持32G，双通道支持，可扩展至64GB | 2 * DDR3L SO-DIMM，2133MHz,单根最大支持8G，双通道支持，可扩展至16GB | |
| 存储 | 1 * 2.5〞SSD，支持5~9.5mm，支持插拔 1 * 2.5〞SDD，支持5~9.5mm，内置 1 * M.2 Key-M/B (兼容PCIe x4 NVMe/SATA SSD，2280)，内置 | 1 * 2.5〞SSD，支持5~9.5mm，支持插拔 1 * 2.5〞SDD，支持5~9.5mm，内置 1 * M.2 Key-M/B (SATA SSD，2280)，内置 | |
| 以太网 | 2 * Intel® Ethernet Connection；LAN1：I210-AT/I211-AT， LAN2：I219-LM，支持WOL，iAMT11.6 | 2 * Intel® Ethernet Connection；LAN1：I210-AT/I211-AT， LAN2：I219-LM，支持WOL，iAMT11.6 | |
| 音频 | 1 * Mic-in + 1 * Audio-out | 1 * Mic-in + 1 * Audio-out | |
| USB | 6 * USB 3.0 | 2 * USB 3.0 + 4 * USB 2.0 | |
| 串口 | 4 * DB9 RS232（COM1/COM2支持RS485/RS422/RS232，BIOS控制） | 4 * DB9 RS232（COM1/COM2支持RS485/RS422/RS232，BIOS控制） | |
| GPIO | 1 * 20pin 凤凰端子(默认8进8出，DI默认高电平有效，DO低电平，DI/DO BIOS可配置，选配)① 1* 18pin 凤凰端子(4路光电隔离0~40V输入，4路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/4路光电隔离24V@10mA输出，选配)② 1 * 36pin 凤凰端子(8路光电隔离0~40V输入，8路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/8路光电隔离24V@10mA输出，选配)③ 注：①、②、③三选一 | 1 * 20pin 凤凰端子(默认8进8出，DI默认高电平有效，DO低电平，DI/DO BIOS可配置，选配)① 1* 18pin 凤凰端子(4路光电隔离0~40V输入，4路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/4路光电隔离24V@10mA输出，选配)② 1 * 36pin 凤凰端子(8路光电隔离0~40V输入，8路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/8路光电隔离24V@10mA输出，选配)③ 注：①、②、③三选一 | |
| 扩展插槽 | 1 * 支持APQ标准化MXM模块扩展，选配① 1 * 支持APQ标准化aDoor模块扩展，选配② 1 * Mini-PCIe(支持Wifi/3G/4G) 1 * M.2 Key-B(支持4G/5G) 注：①、②二选一 | 1 * 支持APQ标准化MXM模块扩展，选配① 1 * 支持APQ标准化aDoor模块扩展，选配② 1 * Mini-PCIe(支持Wifi/3G/4G) 注：①、②二选一 | |
| 电源 | 9V~36V宽压输入 | 9V~36V宽压输入 | |
| 功耗 | 输入:9-17V时，P≤120W/输入:18-36V时，P≤240W | 输入:9-17V时，P≤120W/输入:18-36V时，P≤240W | |
| 按钮 / LED | 1 * 开关按钮,含蓝色LED | 1 * 开关按钮,含蓝色LED | |
| 看门狗 | 255级定时间隔 | 255级定时间隔 | |
| 系统支持 | Windows 7/8.1/10 32位/64位. Linux | Windows 7/8.1/10 32位/64位. Linux | |
| RAID | 0,1 | / | |
| 物理特性 | 机箱材料 | SGCC&铝 | SGCC&铝 |
| 表面工艺 | 硬质阳极氧化处理 | 硬质阳极氧化处理 | |
| 颜色 | 铁灰色+工业灰 | 铁灰色+工业灰 | |

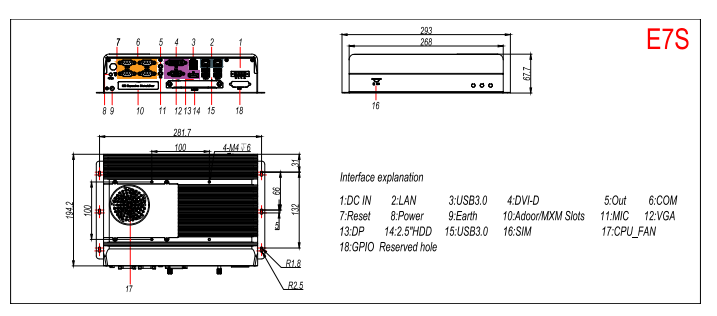

| 尺寸 | 268mm(L) * 194.2mm(W) * 67.7mm(H) | 268mm(L) * 194.2mm(W) * 67.7mm(H) | |
| 重量 | 不含包装：4.12kg；含包装：6.32 kg | 不含包装：4.12kg；含包装：6.32 kg | |
| 安装方式 | VESA 壁挂 桌面式 | VESA 壁挂 桌面式 | |
| 散热系统 | CPU PWM风扇主动散热 | CPU PWM风扇主动散热 | |
| 环境参数 | 温度 | 工作:-20~60°C（工业SSD） 存储:-40~80°C（工业SSD） | 工作:-20~60°C（工业SSD） 存储:-40~80°C（工业SSD） |
| 湿度 | 工作:10~95% @40°C, 无冷凝 存储:10~95% @40°C, 无冷凝 | 工作:10~95% @40°C, 无冷凝 存储:10~95% @40°C, 无冷凝 | |
| 振动防护 | IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz | IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz | |
| 冲击防护 | IEC 68 2-27 CFast®: 10 G half sine,11 ms | IEC 68 2-27 CFast®: 10 G half sine,11 ms | |
| 所获证书 | CCC、CE/FCC、ROHS | CCC、CE/FCC、ROHS | |
