14nm工艺SoC
1个DDR4 SO-DIMM,最高支持16GB内存
板载显示接口
4个USB3.0接口
2个Intel千兆网络接口
4个串口
支持PCle 4x或PCI板卡扩展
12~28V宽压电源输入
支持搭载QiDeviceEyes奇帷智运平台,实现设备远程批量管理、状态监控、远程运维、安全控制
联系热线:17762034082
联系热线:17762034082
PRODUCT CENTER
14nm工艺SoC
1个DDR4 SO-DIMM,最高支持16GB内存
板载显示接口
4个USB3.0接口
2个Intel千兆网络接口
4个串口
支持PCle 4x或PCI板卡扩展
12~28V宽压电源输入
支持搭载QiDeviceEyes奇帷智运平台,实现设备远程批量管理、状态监控、远程运维、安全控制
| 型号 | E81 | |
| 系统参数 | CPU | Intel® 第 6/7 代 U 系列 Celeron® /i3/i5/i7 移动级 CPU，TDP=15W |
| 芯片组 | SoC | |
| 显示 | 1 * DP（最大支持分辨率支持：4096x2304，@ 60Hz） 1 * HDMI（最大支持分辨率支持：3840x2160, @24Hz） | |
| 内存 | 1 * DDR4 SO-DIMM，支持DDR4-2133 MHz,最大16GB | |
| 存储 | 1 * M.2( 2242,SATA3.0协议) | |
| 以太网 | 2 * Intel® 千兆网络接口(10/100/1000Mbps,RJ45) | |
| 音频 | / | |
| USB | 4 * USB3.0 | |
| PS/2 | / | |
| 串口 | 4 * DB9 RS232（COM1、COM2支持RS485,拨码开关控制） | |
| GPIO | 16 * GPIO(8进8出,DI 低电平有效,DO高电平,DI/DO BIOS可配置, 选配) 1 * DSUB-37(8路光电隔离0~40V输入，8路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/8路光电隔离24V@10mA输出,选配) | |
| 扩展插槽 | 1 * 支持APQ标准化aDoor模块扩展 2 * Mini-PCIe(支持Wifi/3G/4G) | |
| 电源 | 12~28VDC宽压输入 | |
| 功耗 | ≤20W | |
| 按钮 / LED | 1 * 开关按钮,含蓝色LED | |
| 看门狗 | 255级定时间隔 | |
| 系统支持 | Windows 7/8.1/10 32位/64位. Linux | |
| 物理特性 | 机箱材料 | SGCC&铝 |
| 表面工艺 | 阳极+烤漆 | |
| 颜色 | 铁灰色+工业灰 | |

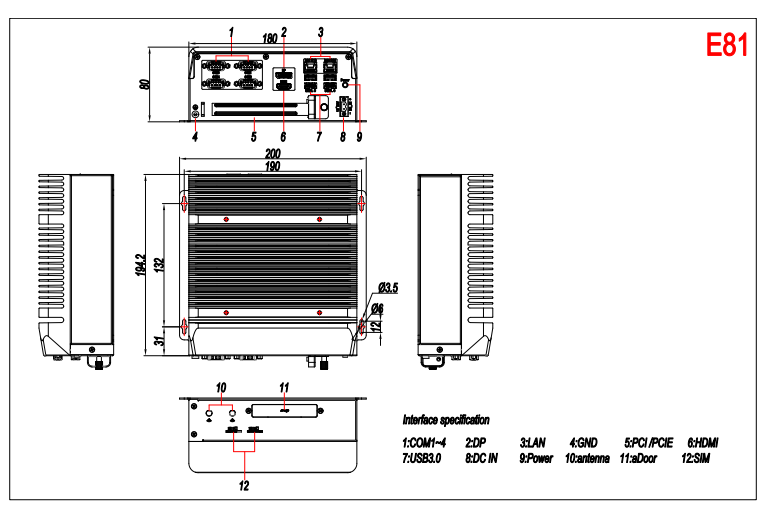

| 尺寸 | 200mm(L) x 194.2mm(W) x 80mm(H) | |
| 重量 | 不含包装:2.8g；含包装:4.6kg | |
| 安装方式 | VESA 壁挂 桌面式 | |
| 散热系统 | 被动式散热 | |
| 环境参数 | 温度 | 工作:-20~60°C 存储:-40~80°C |
| 湿度 | 工作:10~95% @40°C, 无冷凝 存储:10~95% @40°C, 无冷凝 | |
| 振动防护 | IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz | |
| 冲击防护 | IEC 68 2-27 CFast®: 10 G half sine,11 ms | |
| 所获证书 | CE | |
