一、案例背景

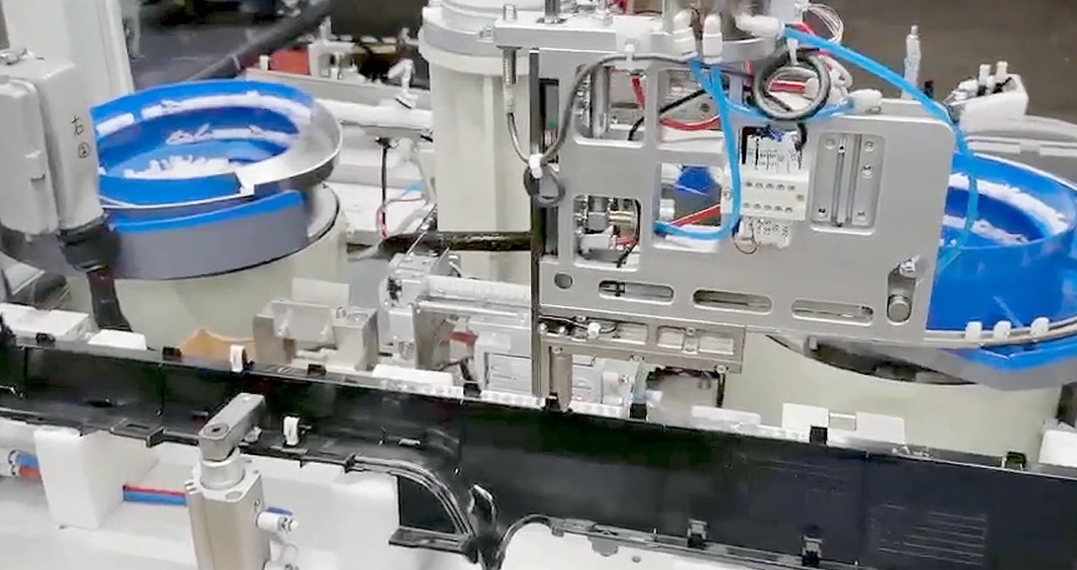

在汽车内饰件装配流水线上，汽车卡扣的安装至关重要却长期面临难题。某大型汽车配件制造商，为多款车型生产车门内饰板，涉及众多规格卡扣，以往依赖人工手动安装。但随着产量攀升、车型增多，弊端尽显：人工操作效率低，熟练工人每小时仅能完成 30 - 40 套内饰板卡扣安装；劳动强度大，工人易疲劳致漏装、错装，不良率达 8% - 10%，严重影响生产进度与产品质量，返工成本高，迫切需自动化升级，3D 视觉引导技术应运而生。

二、3D 视觉系统详解

1. 硬件核心：选用高帧率、高分辨率的飞行时间（ToF）3D 相机，其安装在机械臂前端，随动作业，能近距离、多角度捕捉卡扣安装区域细节，精确到毫米级，视野范围灵活调整，适配不同尺寸内饰板，实时生成精准 3D 点云数据，即便在车间复杂光线及内饰板表面材质反光干扰下，也能稳定成像。

2. 软件灵魂：搭配智能图像处理软件，内置深度学习算法，经海量汽车内饰板及卡扣样本训练。可快速解析 3D 点云，精准定位卡扣孔位（识别精度 ±0.3mm），准确判断卡扣类型（涵盖十几种常用卡扣）及安装姿态，依此为机械臂规划复杂、流畅且避障的安装轨迹，还能实时监测安装过程，动态调整策略，确保安装全程无误。




三、工作流程精析

1. 上料识别：内饰板上线，3D 相机瞬间扫描，数据传软件，识别内饰板型号，定位各卡扣孔精确坐标、孔径、深度等参数，同时从料仓抓取对应卡扣，机械臂依规划路径移至起始安装位，准备作业。

2. 安装执行：机械臂依视觉反馈，以特定角度、力度将卡扣对准孔位，缓缓插入，过程中视觉持续监测，遇偏差（如孔内异物阻挡致卡扣倾斜），即刻微调机械臂动作，确保卡扣顺滑嵌入，安装力均匀控制在安全范围，避免损伤内饰板或卡扣，完成后自动核验安装完整性，转至下一孔位，直至全车卡扣安装完毕。




3.

四、实施成效显著

1. 效率飞跃：自动化生产线节拍达 60 - 70 套 / 小时，是人工 1.5 - 2 倍，产能大幅提升，满足旺季激增订单，设备闲置率从 30% 降至 5% 以内。

2. 质量跃升：错装、漏装近乎清零，产品不良率降至 1% 以下，产品返工成本月均减少 8 万元，售后因内饰卡扣问题引发投诉降 90%，品牌口碑稳固。

3. 成本优化：虽前期投入 120 万元（含设备采购、调试、人员培训），但年省人力成本 150 万元，物料损耗节省 30 万元，投资回收期约 10 个月，后续持续盈利可观。




五、攻克挑战之路

1. 反光难题：内饰板部分光滑塑料区域反光致图像噪点多，采用多光源组合照明，经反复调试光强、角度，结合软件图像增强算法，削弱反光影响，确保孔位清晰成像。

2. 柔性适配：新车型内饰板更新快，与视觉系统协同难。构建云端车型数据库，实时更新版型数据；软件设智能识别模块，遇陌生特征自动采集分析、在线优化模型，新品导入调试时间从 2 天缩至 4 小时。

此案例彰显 3D 视觉引导在汽车卡扣安装无可替代优势，为行业自动化转型立标杆，未来将向全车装配拓展，引领汽车智能制造新潮。

测量技术选择

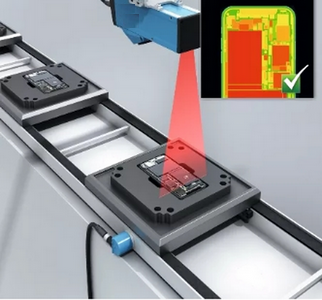

采用结构光 3D 尺寸测量系统。该系统通过向电子产品外壳投射编码的光图案，利用相机采集反射光图案，根据三角测量原理获取外壳的 3D 信息。

测量过程

• 1.数据采集：将手机外壳放置在测量平台上，结构光投影仪向外壳投射条纹光图案。相机从一定角度采集反射光图案，根据条纹的变形情况获取外壳表面点的三维坐标，生成点云数据。由于手机外壳尺寸较小（一般手机长度在 10 - 20cm 之间），测量系统的精度可以达到 ±0.01mm，能够精确捕捉外壳的微小特征。

• 2.数据处理：

• ①形状拟合：手机外壳的表面可能是曲面，通过拟合算法将点云数据拟合为数学曲面模型。例如，对于外壳的弧形背面，采用二次曲面拟合算法，将点云数据拟合为一个二次曲面方程，以便更准确地描述其形状。

• ②壁厚测量：对于外壳的壁厚测量，通过分析点云数据中内外表面的位置关系来实现。从点云数据中分别提取外壳的内表面和外表面的点集，计算对应点之间的距离，得到壁厚信息。

• 3.尺寸测量：

• ①关键尺寸提取：从点云数据中提取手机外壳的关键尺寸，如长度、宽度、厚度、按键孔的尺寸等。对于按键孔，通过识别点云数据中的圆形或方形轮廓，测量其直径或边长等尺寸参数。

• ②装配尺寸检查：检查外壳与内部电子元件的装配尺寸是否匹配。例如，通过测量外壳内部用于安装电池的空间尺寸，与电池的尺寸进行对比，确保电池能够顺利安装且紧密贴合，保证产品的装配质量。

应用效果
这种 3D 尺寸测量技术能够精确测量电子产品外壳的尺寸，确保产品的外观和装配质量。在生产过程中，可以对每个外壳进行快速测量，及时发现尺寸偏差并进行调整，提高了电子产品的生产合格率。同时，也有助于优化产品设计，根据测量数据对外壳的尺寸和结构进行改进，提高用户体验。

测量技术选择
采用激光扫描式 3D 尺寸测量系统。这种系统通过激光束扫描零部件的表面，能够快速获取大量的点云数据。激光扫描头安装在机械臂上，可以灵活地围绕零部件进行全方位扫描。

测量过程

• 1.数据采集：激光扫描头以一定的扫描速度和角度分辨率对汽车轮毂进行扫描。例如，扫描速度为每秒 1000 点，角度分辨率为 0.1 度。扫描过程中，激光束照射到轮毂表面，通过测量激光反射回传感器的时间（飞行时间原理）来确定每个点的空间位置，从而生成点云数据。这些点云数据包含了轮毂表面各个位置的三维坐标信息，数量可能达到数十万甚至数百万个点。

• 2.数据处理：

• ①滤波处理：由于扫描环境中的光线干扰、表面反光等因素，点云数据中可能会出现噪声点。通过统计滤波的方法，根据点与周围点的距离分布等统计特征，去除那些明显偏离正常分布的噪声点。例如，如果一个点与周围点的距离过大，超过设定的阈值，就判定为噪声点并去除。

• ②拼接处理：由于汽车轮毂结构复杂，可能需要从多个角度进行扫描才能完整获取其表面信息。在不同角度扫描得到的点云数据需要进行拼接。这通过在相邻扫描区域寻找共同的特征点来实现。例如，在轮毂边缘的某个标记点或者特定形状的区域在两次扫描中都出现，通过这些共同特征点来计算出不同扫描数据之间的相对位置关系，从而将它们拼接成一个完整的轮毂点云模型。

• 3.尺寸测量：

• ①特征提取：从处理后的点云数据中提取轮毂的关键几何特征。例如，对于轮毂的安装孔，通过识别点云数据中的圆形轮廓来确定其位置和直径。对于轮毂的边缘轮廓，采用边缘检测算法，根据点云数据中点的密度变化和曲率变化来确定边缘的位置。

• ②尺寸计算：根据提取的特征，计算汽车轮毂的各种尺寸参数。如轮毂的外径通过测量边缘轮廓上最远两点之间的距离来确定，安装孔的中心距通过计算不同安装孔圆心之间的距离来得到。这些尺寸参数的测量精度可以达到 ±0.05mm，满足汽车零部件高精度测量的要求。






应用效果
通过 3D 尺寸测量系统，可以精确检测汽车零部件的尺寸，及时发现尺寸偏差。对于不符合标准的零部件进行返工或报废处理，保证了汽车的质量和安全性。同时，这种自动化的测量方式比传统的手工测量效率更高，能够在短时间内完成多个零部件的测量，提高了汽车制造的生产效率。
