在工业自动化领域，2D视觉系统作为质量控制的"火眼金睛"，已广泛应用于定位、测量、识别和缺陷检测等场景。然而，许多集成商和设备制造商在系统部署时，往往更关注相机分辨率和算法复杂度，却忽略了最基础、最关键的环节——视觉光源。
一个公认的事实是：在2D视觉系统中，光源的质量直接决定了图像的质量，而图像的质量最终决定了整个检测系统的性能。 合适的视觉光源能够凸显目标特征，抑制干扰信息，为后续图像处理创造最佳条件。本文将系统解析2D视觉光源的核心原理，并通过典型应用案例，展示专业光源设计如何提升检测效果。
一、光源在2D视觉中的核心价值
2D视觉检测的本质是通过分析二维图像特征来做出判断。光源的作用远不止"照明"这么简单，其专业性体现在：
1.增强目标特征对比度：通过精确控制光照角度和方式，可以使待检测的特征（如划痕、污点、边缘等）与背景形成明显对比，大幅降低图像处理难度。
2.消除环境光干扰：工业现场环境光复杂多变，专业视觉光源通过提高照明强度和选择特定波长，能有效抑制环境光影响，确保检测稳定性。
3.克服表面反光问题：针对高反光材料，通过特殊的漫射技术和光照角度设计，可有效避免过曝现象，获取清晰的表面图像。
4.提升检测重复性：稳定的光源系统能够保证在不同时间、不同工况下获取一致的图像效果，这是实现高精度检测的基础。
二、通用案例分析：电子元件表面缺陷检测
以电子制造行业常见的PCB板元件检测为例，该应用需要快速准确地检测元件的存在性、位置和外观质量。
项目挑战：
l元件种类繁多：包括芯片、电阻、电容等，尺寸、颜色、反光特性各异
l缺陷类型复杂：需检测缺件、错件、偏移、翘起、破损等多种缺陷
l检测精度要求高：位置检测精度需达到0.05mm，缺陷识别率要求99.9%以上
l生产节拍快：生产线速度达到每分钟120个产品，检测时间极为有限
传统方案的局限：
初期采用普通环形光源进行顶部照明，出现以下问题：
l不同材质的元件反光程度差异大，难以同时获得理想图像
l微小缺陷与背景对比度不足，漏检率较高
l环境光变化影响图像稳定性，误判率波动大
l检测算法复杂，处理时间长，难以满足产线节拍要求
专业光源解决方案：
经过深入分析，我们采用多模式、多角度的组合照明方案：
1.高角度漫射圆顶光：用于检测元件存在性和整体外观。经过漫射板的多重反射，形成均匀柔和的光照，有效消除元件表面的镜面反光，同时保持足够的整体亮度。

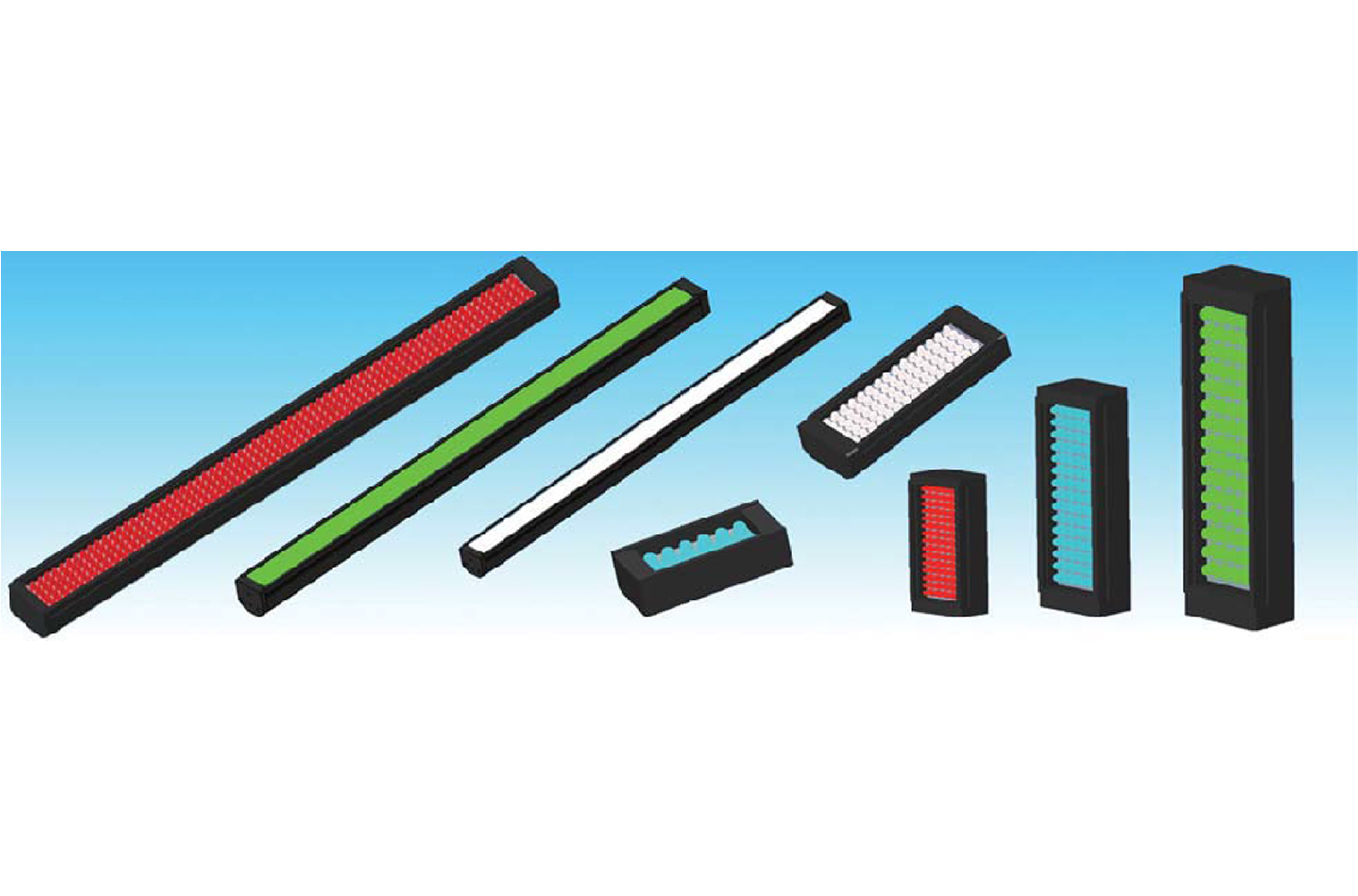

2.低角度条形光组合：专门用于检测元件翘起和偏移。通过极低角度的掠射照明，将微小的高度差异转化为明显的明暗对比，使翘起缺陷清晰可见。
3.同轴光源：针对具有强反光表面的元件，采用同轴照明技术，消除反光干扰，获得清晰的边缘轮廓，确保位置测量精度。
4.智能触发控制：通过PLC精确控制不同光源的亮灭时序，在相机曝光的瞬间触发最适合当前检测内容的光源模式，实现最优成像效果。
实施效果：
l图像质量显著提升：各种元件的边缘轮廓清晰，表面细节丰富，缺陷特征明显
l检测性能突破：缺陷识别率稳定在99.95%以上，位置检测精度达到0.03mm
l效率大幅提高：单次检测时间从500ms缩短至150ms，完全满足产线节拍要求
l稳定性增强：抗环境光干扰能力强，在不同时段、不同季节均保持稳定表现
三、光源选型的技术要点
基于大量项目经验，我们总结出2D视觉光源选型的关键要点：
按检测内容选择：
l轮廓检测：优先考虑背光照明，可获得边缘锐利的剪影效果
l表面缺陷：根据缺陷类型选择低角度光或高角度漫射光
l字符识别：采用低角度照明凸显凹陷或凸起字符
l颜色区分：使用白色光源或特定波长光源增强颜色对比
按材质特性选择：
l高反光表面：首选漫射 dome 光或同轴光
l粗糙表面：适合使用低角度照明增强纹理对比
l透明材质：考虑使用背光或特定角度的前向照明
安装位置考量：
l光源角度应根据缺陷特征精心调整
l避免相机反光，确保成像清晰
l考虑现场空间限制，选择合适尺寸
四、最佳实践建议
对于设备商和集成商，我们建议：
1.前期充分验证：在项目设计阶段进行充分的光源测试，通过对比试验确定最优方案
2.考虑定制化需求：标准光源产品可能无法满足特殊需求，定制化设计往往能带来更好的效果
3.重视系统集成：将光源控制集成到整个视觉系统中，实现智能化的光照策略
4.预留调整空间：在机械设计阶段为光源安装预留足够的调整余量
结语
在工业2D视觉检测领域，专业的视觉光源设计是实现高精度、高稳定性检测的重要保障。作为您专业的工业视觉解决方案伙伴，我们致力于通过科学的光源设计、丰富的应用经验和深度的定制能力，为各类检测需求提供最优的光学解决方案。让我们用专业的光源设计，为您的质量检测系统奠定坚实的技术基础，共同推动智能制造水平的持续提升。
