在工业生产与物流领域，拆码垛作业是一项基础且频繁的任务。传统的人工拆码垛方式不仅效率低下，且容易出现人为失误，难以满足现代制造业与物流行业对高效、精准生产的需求。随着工业自动化的快速发展，协作机器人凭借其灵活性和安全性，在工业生产中得到了广泛应用。而 3D 视觉技术的融入，为协作机器人拆码垛作业带来了更高的精度和智能化水平，使其能够更好地适应复杂多变的工作环境。
一 、3D 视觉引导协作机器人拆码垛系统概述
系统组成
1. 3D 视觉系统
3D 视觉系统是整个拆码垛系统的 “眼睛”，主要由 3D 相机、图像采集卡以及视觉处理软件组成。3D 相机能够获取物体的三维空间信息，通过结构光、激光三角测量或双目视觉等技术，将物体表面的三维轮廓以点云数据的形式呈现出来。图像采集卡负责将相机采集到的图像数据快速传输至计算机进行处理。视觉处理软件则运用各种算法对三维点云数据进行分析、识别和定位，确定目标物体的位置、姿态和尺寸等信息。
2. 协作机器人

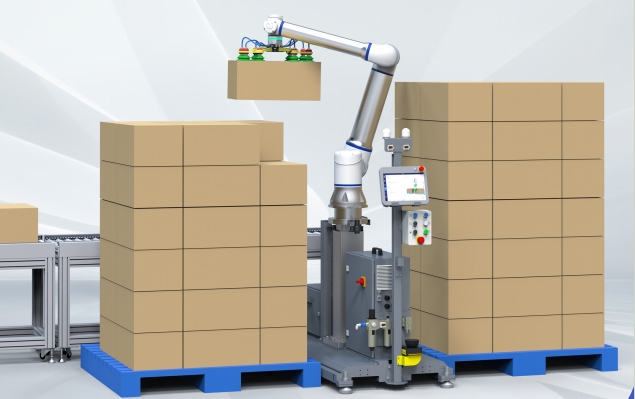

协作机器人作为拆码垛作业的执行机构，具有灵活的关节结构和高精度的运动控制能力。它能够根据 3D 视觉系统提供的目标物体位置信息，规划出最优的运动轨迹，实现对物体的准确抓取和放置。协作机器人通常配备多种末端执行器，如夹爪、吸盘等，以适应不同形状、材质和重量的物体拆码垛需求。
3. 控制系统
控制系统是整个拆码垛系统的 “大脑”，负责协调 3D 视觉系统和协作机器人之间的工作。它接收来自 3D 视觉系统的目标物体位置信息，经过分析和处理后，向协作机器人发送运动控制指令。同时，控制系统还具备对机器人运动状态的实时监测和反馈功能，能够根据实际情况对机器人的运动轨迹进行调整，确保拆码垛作业的准确性和稳定性。
工作流程
1.物体识别与定位：3D 视觉系统首先对工作区域内的物体进行扫描，获取物体的三维点云数据。视觉处理软件运用模式识别、特征提取等算法对这些数据进行分析，识别出目标物体，并精确计算出其在空间中的位置和姿态。
2.路径规划：控制系统根据 3D 视觉系统提供的目标物体位置信息，结合协作机器人的当前位置和姿态，运用路径规划算法为机器人规划出一条安全、高效的运动轨迹，确保机器人在抓取和放置物体过程中不会与周围环境发生碰撞。
3.抓取与放置：协作机器人按照规划好的运动轨迹移动到目标物体位置，通过末端执行器准确抓取物体。然后，机器人沿着预设轨迹将物体搬运到指定的码垛位置或从码垛上拆除物体，完成拆码垛作业。在整个过程中，3D 视觉系统持续对物体的位置和姿态进行监测，如有偏差，控制系统及时调整机器人的运动轨迹，保证作业的准确性。
二、3D 视觉技术原理
3D 数据获取方法
1.结构光法
结构光法是通过向物体表面投射特定图案（如条纹、格雷码等）的光，利用相机从不同角度拍摄受图案调制的物体表面图像。由于物体表面的高度变化会导致图案发生变形，通过对不同角度拍摄的图像进行分析和解算，可以获取物体表面的三维信息。这种方法具有精度高、速度快的优点，适用于对精度要求较高的工业检测和机器人视觉引导领域。
2.激光三角测量法
激光三角测量法利用激光束照射物体表面，通过相机观测激光在物体表面形成的光斑。根据激光发射器、相机和物体表面光斑之间的几何关系，通过三角测量原理计算出物体表面点的三维坐标。该方法具有较高的测量精度和抗干扰能力，常用于对物体轮廓和尺寸的精确测量。
3. 双目视觉法
双目视觉法模拟人类双眼的视觉原理，使用两个相机从不同角度同时拍摄物体图像。通过对两幅图像中同名点的匹配和视差计算，利用三角测量原理恢复出物体的三维信息。双目视觉法具有非接触、测量范围大等优点，但对图像匹配算法的要求较高，计算量较大。
点云数据处理与分析
1.点云滤波
在获取 3D 点云数据过程中，由于噪声、测量误差等因素的影响，点云数据中可能包含一些离群点或噪声点。点云滤波的目的是去除这些噪声点，提高点云数据的质量。常见的点云滤波方法有高斯滤波、中值滤波、统计滤波等。这些方法通过对邻域内点的统计分析，去除偏离大多数点的噪声点，从而使点云数据更加平滑和准确。
2.点云分割
点云分割是将点云数据中的不同物体或区域分离出来的过程。常用的点云分割方法包括基于几何特征的分割、基于聚类的分割和基于深度学习的分割等。基于几何特征的分割方法利用物体表面的几何特征（如平面、圆柱、球体等）进行分割；基于聚类的分割方法则根据点云数据的空间分布特征，将相似的点聚为一类；基于深度学习的分割方法通过对大量标注好的点云数据进行学习，自动提取物体的特征进行分割。点云分割是实现目标物体识别和定位的关键步骤。
3.目标物体识别与定位
在完成点云滤波和分割后，需要对分割出的物体进行识别和定位。目标物体识别通常采用模板匹配、特征匹配或深度学习等方法。模板匹配是将待识别物体的点云数据与预先存储的模板进行匹配，找出最相似的模板来确定物体类别；特征匹配是提取物体的特征描述子（如形状特征、纹理特征等），与数据库中的特征进行匹配；深度学习方法则通过训练深度神经网络，自动学习物体的特征表示，实现对物体的分类和识别。在识别出目标物体后，通过计算物体在点云数据中的几何中心、主轴方向等信息，确定物体的位置和姿态。
三、协作机器人运动控制技术
运动学建模
协作机器人的运动学建模是描述机器人末端执行器位置和姿态与关节角度之间关系的数学模型。常用的运动学建模方法有 D - H 参数法和旋量法。D - H 参数法通过建立机器人各关节坐标系之间的变换关系，用齐次变换矩阵来描述机器人的运动学方程；旋量法基于李群和李代数理论，将机器人的运动表示为旋量形式，具有简洁、直观的优点。通过运动学建模，可以根据机器人末端执行器的期望位置和姿态，计算出各关节所需的运动角度，为机器人的运动控制提供理论基础。
轨迹规划
1.基于时间最优的轨迹规划
基于时间最优的轨迹规划旨在使机器人在满足运动学和动力学约束的前提下，以最短的时间完成从起始点到目标点的运动。这种方法通常采用五次多项式插值、S 形曲线等方法对机器人的关节角度进行规划，使机器人的运动速度、加速度和加加速度连续变化，避免出现冲击和振动。在拆码垛作业中，时间最优的轨迹规划可以提高机器人的工作效率，减少作业时间。
2.基于避障的轨迹规划
在实际工作环境中，协作机器人可能会遇到各种障碍物，因此需要进行基于避障的轨迹规划。基于避障的轨迹规划方法主要有人工势场法、快速搜索随机树（RRT）算法等。人工势场法将机器人视为一个在虚拟势场中运动的质点，目标点产生引力，障碍物产生斥力，通过计算合力来引导机器人的运动方向；RRT 算法则通过在状态空间中随机采样点，构建一棵搜索树，逐步搜索出一条避开障碍物的可行路径。基于避障的轨迹规划可以确保机器人在复杂环境中安全、高效地完成拆码垛作业。
3.动力学控制
协作机器人的动力学控制是为了保证机器人在运动过程中能够按照预定的轨迹和速度运行，同时满足动力学约束条件。常用的动力学控制方法有 PID 控制、自适应控制、滑模变结构控制等。PID 控制是一种经典的反馈控制方法，通过比例、积分和微分环节对机器人的关节误差进行调节，使机器人的运动趋于稳定；自适应控制能够根据机器人的运行状态实时调整控制器参数，以适应不同的工作负载和环境变化；滑模变结构控制则通过设计滑模面，使系统在滑模面上具有良好的鲁棒性和抗干扰能力。动力学控制对于提高协作机器人的运动精度和稳定性具有重要意义。
四、3D 视觉引导协作机器人拆码垛的应用场景
1. 物流仓储行业

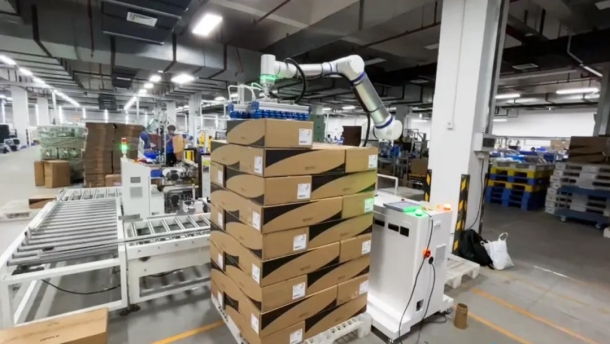

在物流仓储中心，货物的种类繁多、包装形式各异，且需要快速、准确地进行拆码垛作业。3D 视觉引导协作机器人能够快速识别不同尺寸、形状和摆放姿态的货物，通过精确的路径规划和抓取操作，实现货物的高效拆码垛。例如，在电商仓库中，机器人可以根据订单信息，从货架上准确抓取不同商品进行码垛，然后搬运至运输车辆上，大大提高了货物处理效率，减少了人工操作的工作量和错误率。
2.制造业
①汽车零部件生产
在汽车零部件生产车间，发动机缸体、变速箱等零部件的搬运和码垛工作强度大、精度要求高。3D 视觉引导协作机器人可以利用其高精度的视觉定位和灵活的操作能力，对不同型号的零部件进行准确抓取和码垛，确保零部件在生产线上的有序流转。同时，机器人还可以对零部件进行质量检测，通过 3D 视觉系统检测零部件的尺寸、形状是否符合标准，提高产品质量。
②电子制造
在电子制造行业，电子产品的零部件通常体积小、精度高，对拆码垛作业的精度和稳定性要求极高。3D 视觉引导协作机器人能够凭借其高分辨率的 3D 视觉系统，精确识别微小的电子零部件，并通过精细的运动控制实现零部件的准确抓取和放置。例如，在手机主板生产过程中，机器人可以将芯片、电容等微小零部件从料盘上准确抓取并放置到主板上，大大提高了生产效率和产品质量。
3. 食品饮料行业
食品饮料行业的产品包装形式多样，如瓶装、罐装、盒装等，且对卫生要求较高。3D 视觉引导协作机器人可以根据不同的包装形式和物料特性，选择合适的末端执行器进行拆码垛作业。同时，机器人的自动化操作可以减少人工接触，保证食品饮料的卫生安全。例如，在饮料生产线上，机器人可以将瓶装饮料从生产线上准确抓取并码垛到托盘上，然后运输至仓库存储，提高了生产效率和产品质量。
五、3D 视觉引导协作机器人拆码垛的优势
1.提高生产效率
3D 视觉引导协作机器人能够快速、准确地识别和抓取物体，实现连续、高效的拆码垛作业。相比人工操作，机器人不受疲劳、情绪等因素影响，可以 24 小时不间断工作，大大提高了生产效率。同时，机器人的运动速度和轨迹可以根据实际需求进行优化，进一步缩短作业时间。
2.提升作业精度
3D 视觉系统能够提供高精度的物体位置和姿态信息，协作机器人根据这些信息进行精确的运动控制，确保抓取和放置物体的位置精度。在一些对精度要求极高的行业，如电子制造、精密机械加工等，3D 视觉引导协作机器人可以有效避免人工操作带来的误差，提高产品质量。
3.增强工作安全性
在一些危险、恶劣的工作环境中，如高温、高压、有毒有害等场所，人工进行拆码垛作业存在较大的安全风险。3D 视觉引导协作机器人可以代替人工在这些环境中工作，减少人员伤亡事故的发生。同时，协作机器人通常配备有多种安全防护装置，如碰撞检测、急停按钮等，能够在与人员协作过程中确保人员安全。
4.提高系统灵活性
3D 视觉引导协作机器人具有较强的适应性和灵活性。通过更换末端执行器和调整视觉算法，机器人可以适应不同形状、尺寸、材质的物体拆码垛需求。同时，机器人的工作流程可以根据生产任务的变化进行快速调整，满足多样化的生产需求。
六、3D 视觉引导协作机器人拆码垛面临的挑战与解决方案
面临的挑战
1.复杂环境适应性
实际工作环境中，可能存在光照变化、灰尘、烟雾等干扰因素，影响 3D 视觉系统的成像质量和数据准确性。此外，物体表面的反光、透明等特性也会给 3D 视觉识别带来困难。例如，在金属制品的拆码垛作业中，金属表面的反光可能导致 3D 视觉系统无法准确获取物体的三维信息。
2.物体多样性与不确定性
不同行业、不同产品的物体形状、尺寸、材质等差异较大，即使是同一类产品，其摆放姿态也可能千变万化。这给 3D 视觉识别和机器人抓取带来了很大的挑战。例如，在物流仓储中，货物的包装形式多样，有些货物可能存在变形、破损等情况，增加了识别和抓取的难度。
3.系统集成与协同
3D 视觉引导协作机器人拆码垛系统涉及多个子系统的集成与协同工作，如 3D 视觉系统、协作机器人、控制系统等。各子系统之间的接口标准、通信协议等存在差异，容易导致系统集成难度大、协同工作不稳定等问题。此外，系统的调试和优化也需要专业的技术人员和大量的时间精力。
解决方案
1.环境适应性改进
针对复杂环境干扰问题，可以采用多种方法提高 3D 视觉系统的适应性。例如，在光照控制方面，可以采用自适应光照调节技术，根据环境光照强度自动调整光源亮度和颜色；在抗反光处理方面，可以使用偏振滤光片、漫反射材料等减少物体表面反光对成像的影响。同时，通过优化 3D 视觉算法，提高算法的鲁棒性和抗干扰能力，使其能够在复杂环境下准确识别物体。
2.物体识别与抓取优化
为应对物体多样性与不确定性问题，一方面可以建立丰富的物体模型库，包含不同形状、尺寸、材质物体的 3D 模型和特征信息，通过模型匹配和特征提取相结合的方法提高物体识别准确率。另一方面，采用深度学习技术，通过大量的样本数据对模型进行训练，使模型能够自动学习不同物体的特征，提高对物体多样性的适应能力。在抓取策略方面，可以采用自适应抓取技术，根据物体的形状、尺寸和姿态实时调整末端执行器的抓取位置和力度，确保抓取的稳定性和准确性。
3.系统集成与协同优化
加强各子系统之间的标准化和兼容性设计，统一接口标准和通信协议，降低系统集成难度。开发专门的系统集成软件平台，实现对 3D 视觉系统、协作机器人和控制系统的集中管理和监控，提高系统的协同工作效率和稳定性。同时，加强对技术人员的培训，提高其系统集成和调试能力，缩短系统上线周期。
