3D视觉尺寸测量--电子产品外壳

测量技术选择
采用结构光 3D 尺寸测量系统。该系统通过向电子产品外壳投射编码的光图案，利用相机采集反射光图案，根据三角测量原理获取外壳的 3D 信息。

测量过程

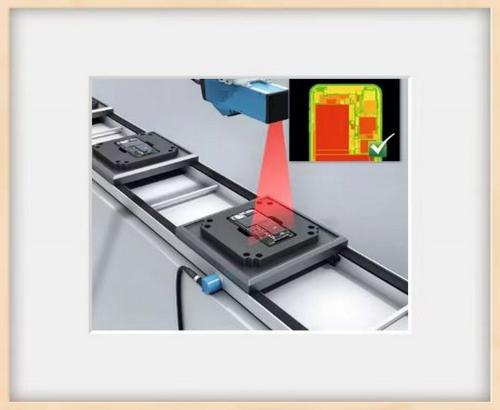

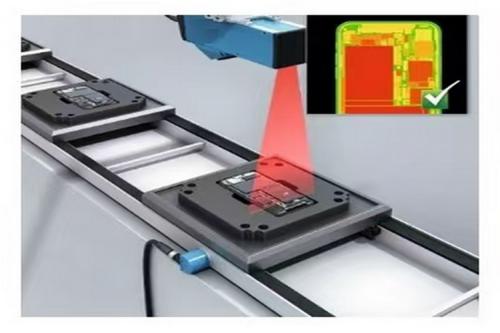

• 1.数据采集：将手机外壳放置在测量平台上，结构光投影仪向外壳投射条纹光图案。相机从一定角度采集反射光图案，根据条纹的变形情况获取外壳表面点的三维坐标，生成点云数据。由于手机外壳尺寸较小（一般手机长度在 10 - 20cm 之间），测量系统的精度可以达到 ±0.01mm，能够精确捕捉外壳的微小特征。

• 2.数据处理：

• ①形状拟合：手机外壳的表面可能是曲面，通过拟合算法将点云数据拟合为数学曲面模型。例如，对于外壳的弧形背面，采用二次曲面拟合算法，将点云数据拟合为一个二次曲面方程，以便更准确地描述其形状。

• ②壁厚测量：对于外壳的壁厚测量，通过分析点云数据中内外表面的位置关系来实现。从点云数据中分别提取外壳的内表面和外表面的点集，计算对应点之间的距离，得到壁厚信息。

• 3.尺寸测量：

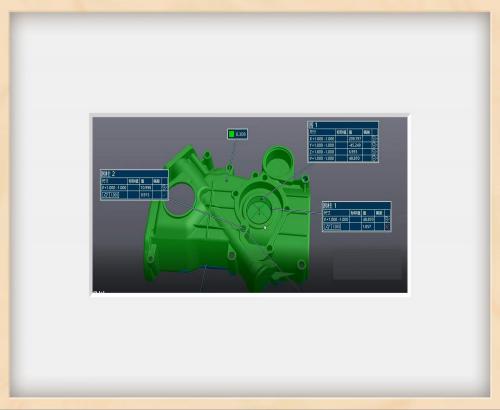

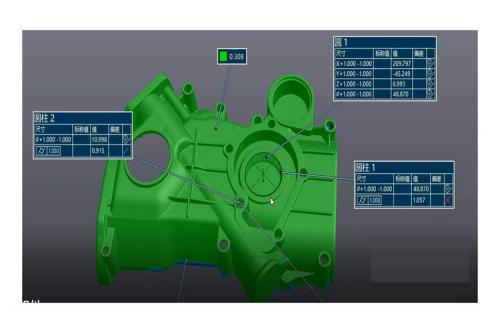

• ①关键尺寸提取：从点云数据中提取手机外壳的关键尺寸，如长度、宽度、厚度、按键孔的尺寸等。对于按键孔，通过识别点云数据中的圆形或方形轮廓，测量其直径或边长等尺寸参数。

• ②装配尺寸检查：检查外壳与内部电子元件的装配尺寸是否匹配。例如，通过测量外壳内部用于安装电池的空间尺寸，与电池的尺寸进行对比，确保电池能够顺利安装且紧密贴合，保证产品的装配质量。

应用效果
这种 3D 尺寸测量技术能够精确测量电子产品外壳的尺寸，确保产品的外观和装配质量。在生产过程中，可以对每个外壳进行快速测量，及时发现尺寸偏差并进行调整，提高了电子产品的生产合格率。同时，也有助于优化产品设计，根据测量数据对外壳的尺寸和结构进行改进，提高用户体验。
