支持Intel@ 6/7/8 th U系列 Celeron™ i3/i5/i7 移动处理器
14nm工艺SoC
1个DDR4 SO-DIMM,最高支持16GB内存
2个板载显示接口
6个USB接口
最高可扩展至6个inte[千兆网络接口
最高可扩展至4个串口
2硬盘存储支持
12V~28V宽压电源输入
全屏投射式电容触摸屏
支持搭载QiDeviceEyes奇帷智运平台,实现设备远程批量管理、状态监控、远程运维、安全控制
联系热线:17762034082
联系热线:17762034082
PRODUCT CENTER
支持Intel@ 6/7/8 th U系列 Celeron™ i3/i5/i7 移动处理器
14nm工艺SoC
1个DDR4 SO-DIMM,最高支持16GB内存
2个板载显示接口
6个USB接口
最高可扩展至6个inte[千兆网络接口
最高可扩展至4个串口
2硬盘存储支持
12V~28V宽压电源输入
全屏投射式电容触摸屏
支持搭载QiDeviceEyes奇帷智运平台,实现设备远程批量管理、状态监控、远程运维、安全控制
| 型号 | PL150CQ-E8 | |
| 系统参数 | CPU | Intel® Celeron® 3855U(2C/2T, 2M Cache, 1.6GHz, 15W) Intel® CoreTM i3-6100U(2C/4T, 3M Cache, 2.3GHz, 15W) Intel® CoreTM i5-6200U(2C/4T, 3M Cache, up to 2.8GHz, 15W) Intel® CoreTM i7-6500U(2C/4T, 4M Cache, up to 3.1GHz, 15W) Intel® Celeron® 3865U(2C/2T, 2M Cache, 1.8GHz, 15W) Intel® CoreTM i3-7100U(2C/4T, 3M Cache, 2.4GHz, 15W) Intel® CoreTM i5-7200U(2C/4T, 3M Cache, up to 3.1GHz, 15W) Intel® CoreTM i7-7500U(2C/4T, 4M Cache, up to 3.5GHz, 15W) Intel® Celeron® 4205U(2C/2T, 2M Cache, 1.8GHz, 15W) Intel® CoreTM i3-8145U(2C/4T, 4M Cache, up tp 3.9GHz, 15W) Intel® CoreTM i5-8265U(4C/8T, 6M Cache, up to 3.9GHz, 15W) Intel® CoreTM i7-8565U(4C/8T, 8M Cache, up to 4.6GHz, 15W) |
| 芯片组 | SoC | |
| 显示 | 1 * DP（最大支持分辨率支持：4096x2304，@ 60Hz） 1 * HDMI（最大支持分辨率支持：3840x2160, @24Hz） | |
| 内存 | 1 * DDR4 SO-DIMM，支持DDR4-2400 MHz,最大16GB | |
| 存储 | 1 * 2.5〞HDD，可插拔 1 * M.2(2242,SATA3.0协议) | |
| 以太网 | 2 * Intel® 千兆网络接口(10/100/1000Mbps,RJ45) | |
| 音频 | 1 * Mic-in 1 * Audio-out | |
| USB | 4 * USB3.0 3 * USB2.0 | |
| PS/2 | / | |
| 串口 | 2 * DB9 RS232（支持RS485,跳帽控制） | |
| GPIO | 16 * GPIO(8进8出,DI 低电平有效,DO高电平,DI/DO BIOS可配置, 选配) 1 * DSUB-37(8路光电隔离0~40V输入，8路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/8路光电隔离24V@10mA输出,选配) | |
| 扩展插槽 | 1 * 支持APQ标准化aDoor模块扩展 2 * Mini-PCIe(支持WiFi/4G) 1 * MXM 3.0(支持APQ MXM模块) | |
| 电源 | 12~28VDC宽压输入 | |
| 功耗 | ＜30W | |
| 按钮 / LED | 1 * 开关按钮,含LED | |
| 看门狗 | 255级定时间隔 | |
| 系统支持 | Windows 7/8.1/10 32位/64位. Linux | |
| LCD参数 | 显示类型 | 15.0”（XGA）a-Si TFT-LCD |
| 最大分辨率 | 1024(H)*768(V) | |
| 长宽比 | 4:3 | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 亮度 | 420 cd/m² | |
| 对比度 | 800:1 | |
| 背光寿命 | 50,000小时 | |
| 触摸屏参数 | 触摸类型 | 10点电容触摸 |
| 控制器通讯 | USB | |
| 输入 | 手指/电容式触摸笔 | |
| 透光率 | ≥85％ | |
| 表面硬度 | ≥6H | |
| 物理特性 | 机箱材料 | SGCC、铝 |
| 表面工艺 | 喷塑+烤漆 | |
| 颜色 | 工业灰+铁灰 | |

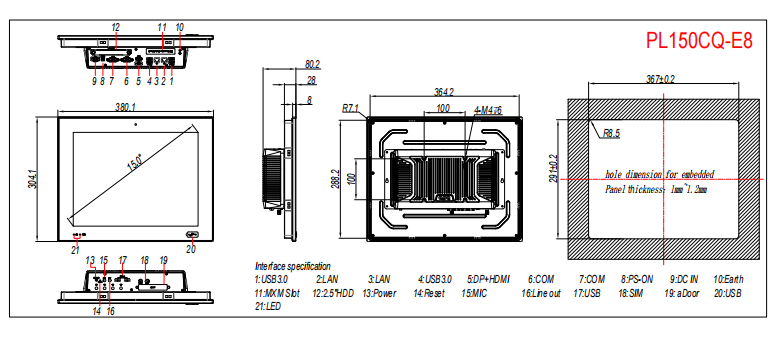

| 尺寸 | 380.1 x 304.1 x 80.2mm(L x W x H) | |
| 重量 | 不含包装：约5.2 kg；含包装：约7.6 kg | |
| 安装方式 | VESA 嵌入式 | |

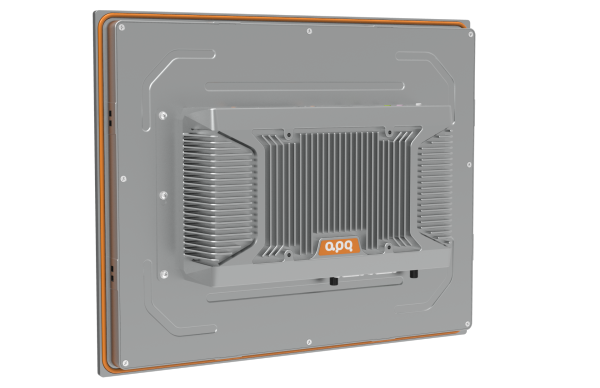

| 散热系统 | 被动式散热 | |
| 环境参数 | 温度 | 工作:-10°C ~ 60°C 存储:-20°C ~ 70°C |
| 湿度 | 工作:10~95 % @40℃, 无冷凝 存储:10~95 % @40℃, 无冷凝 | |
| 振动防护 | IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz | |
| 冲击防护 | IEC 68 2-27 CFast®: 10 G half sine,11 ms | |
| 所获证书 | / | |
| IO 接口 | 显示输入 | 1 * DVI-D 1 * VGA |
| 触摸接口 | 1 * USB Type-B | |
| USB接口 | 1 * USB Type-A输入 1 * USB Type-A，前面板 | |
| 电源输入 | 1 * DC-in 12V，55*25带锁端子 | |
| 按钮 | 按钮 | 1 * Power button 1 * MENU 1 * DOWN 1 * UP 1 * EXIT 1 * Auto |
| LED | LED | 1 * 电源状态LED 1 * 显示信号LED |
