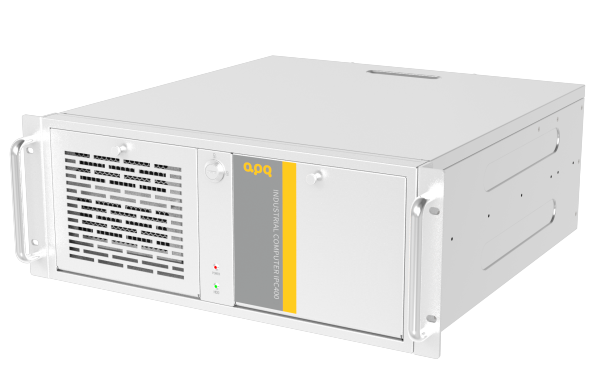

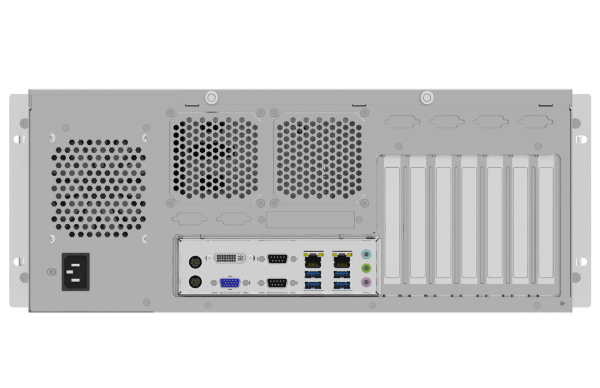

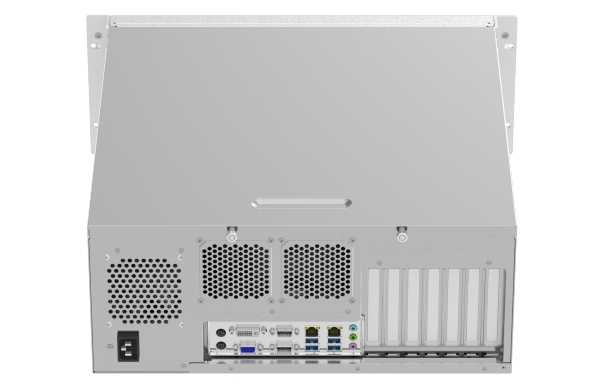

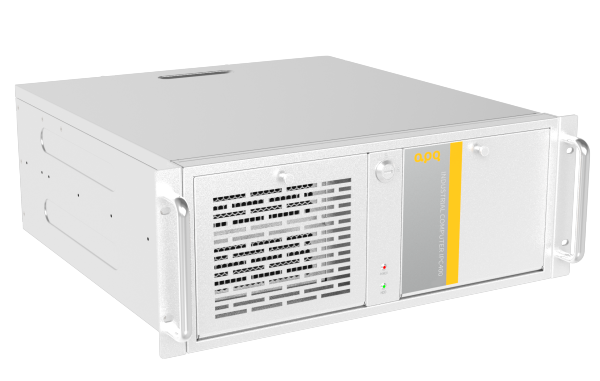

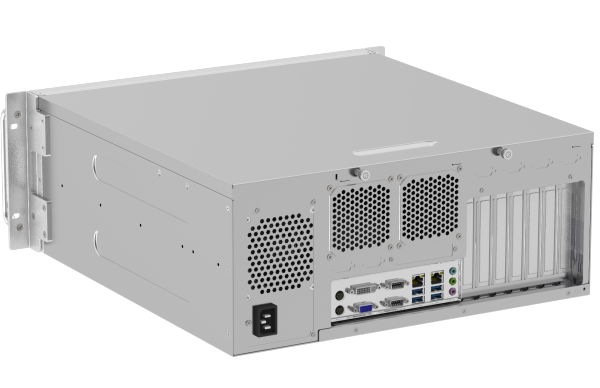

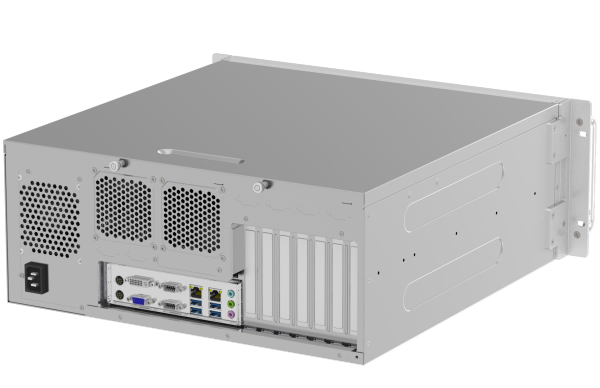

全套模具成型，标准19英寸4U机架式机箱
支持Intel ®2~13th桌面级CPU
安装标准ATX主板，支持标准4U电源
最多支持7槽位全高卡扩展满足多行业应用需求
人性化设计，机箱前置系统风扇免工具维护
精心设计的免工具PCle扩展卡固定架、具有更高的抗震性
最多可选8个3.5英寸抗震抗冲击硬盘位
可选2个5.25英寸光驱安装盒

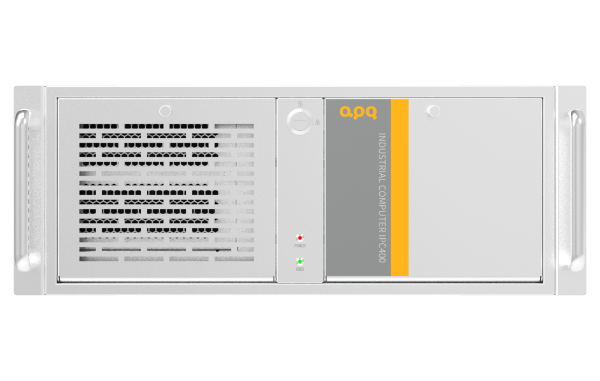

前面板USB，开关机设计，电源及存储状态显示，更易于系统维护
支持非法开箱报警,可锁前门，防止未经许可的访问
联系热线:17762034082
联系热线:17762034082
PRODUCT CENTER
全套模具成型，标准19英寸4U机架式机箱
支持Intel ®2~13th桌面级CPU
安装标准ATX主板，支持标准4U电源
最多支持7槽位全高卡扩展满足多行业应用需求
人性化设计，机箱前置系统风扇免工具维护
精心设计的免工具PCle扩展卡固定架、具有更高的抗震性
最多可选8个3.5英寸抗震抗冲击硬盘位
可选2个5.25英寸光驱安装盒
前面板USB，开关机设计，电源及存储状态显示，更易于系统维护
支持非法开箱报警,可锁前门，防止未经许可的访问
| 型号 | IPC400-H81 | IPC400-Q170 | IPC400-Q370 | IPC400-Q470A | IPC400-H31C | IPC400-Q37A | |
| 系统参数 | CPU | 支持Intel® 4/5th 酷睿/奔腾/赛扬桌面处理器,LGA1150,支持最大CPU TDP:95W | 支持Intel® 6~9th 酷睿/奔腾/赛扬处理器,LGA1151支持最大CPU TDP:六核65W | 支持Intel® 8/9th 酷睿/奔腾/赛扬处理器,LGA1151,支持最大CPU TDP:六核95W(不支持八核65W/95W CPU) | 支持Intel® 10/11th 酷睿/奔腾/赛扬处理器,LGA1200,支持最大CPU TDP:十核125W | 支持Intel® 6/7/8/9th 酷睿/奔腾/赛扬处理器,LGA1151,支持最大CPU TDP:八核95W | 支持Intel® 8/9th 酷睿/奔腾/赛扬处理器,LGA1151,支持最大CPU TDP:95W |
| 芯片组 | Intel® H81,TDP 4W | Intel® Q170,TDP 6W | Intel® Q370,TDP 6W | Intel® Q470,TDP 6W | Intel® H310C,TDP 6W | Intel® Q370,TDP 6W | |
| 显示 | 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * HDMI(最大支持分辨率支持:4096*2160@24Hz) | 1 * HDMI 1.4b(最大支持分辨率支持:4096*2160@24Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI 1.4b(最大支持分辨率支持:4096*2160@30Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI 1.4b(最大支持分辨率支持:4096*2160@30Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI(最大支持分辨率支持:4096*2160@30Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI 1.4b(最大支持分辨率支持:4096*2160@30Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) | |
| 内存 | 2 * Non-ECC U-DIMM插槽,支持 DDR3-1600MHz,最大支持16G | 4 * Non-ECC U-DIMM插槽,支持 DDR4-2133/2400MHz,最大支持64G | 4 * Non-ECC U-DIMM插槽,支持 2400/2666 MHz,最大支持64G | 4 * Non-ECC U-DIMM插槽,支持 DDR4-2400/2666/2933MHz,最大支持128G | 2 * Non-ECC U-DIMM插槽,支持 DDR4-2666MHz,最大支持64G | 4 * Non-ECC U-DIMM插槽,支持 2400/2666 MHz,最大支持128G | |
| 存储 | 1 * SATA 3.0 + 2 * SATA 2.0 1 * M.2 | 4 * SATA 3.0①,support RST RAID 0,1,5,10 1 * mSATA① | 5 * SATA 3.0①,support RST RAID 0,1,5,10 1 * mSATA① | 4 * SATA 3.0,support RST RAID 0,1,5,10 1 * M.2(NGFF) Key-M(PCIe x4 NVMe/SATA SSD Auto Detect,2242/2280) | 3 * SATA 3.0 1 * M.2 | 4 * SATA 3.0,support RST RAID 0,1,5,10 1 * M.2(NGFF) Key-M(PCIe x4 NVMe/SATA SSD Auto Detect,2242/2280) | |
| 以太网 | 1 * I210 网络接口(10/100/1000 Mbps,RJ45) 1 * I218 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I210 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | |
| 音频 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | |
| USB | 6* USB2.0(Type-A) 2 * USB3.0(Type-A) 1 * USB2.0(Type-A，内置) | 4 * USB2.0(Type-A) 4 * USB3.0(Type-A) 1 * USB2.0(Vertical TYEP-A, Internal) | 4 * USB2.0(Type-A) 4 * USB3.0(Type-A) 1 * USB2.0(Vertical TYEP-A, Internal) | 4 * USB2.0(Type-A) 4 * USB3.0(Type-A) 1 * USB2.0(Vertical TYEP-A, Internal) | 4 * USB2.0(Type-A) 4 * USB3.2(Type-A) 1 * USB2.0(Vertical TYEP-A,Internal) | 4 * USB2.0(Type-A) 4 * USB3.0(Type-A) 1 * USB2.0(Vertical TYEP-A, Internal) | |
| PS/2 | 1 * PS/2(键鼠二合一) | 1 * PS/2(键鼠二合一) | 1 * PS/2(键鼠二合一) | 1 * PS/2(键鼠二合一) | 1 * PS/2(键鼠二合一) | 1 * PS/2(键鼠二合一) | |
| 串口 | 2 * RS232/RS485/RS422(COM1/2,DB9/M，默认支持RS232,可通过BIOS选择RS485/422) 4 * RS232(COM3,COM4,COM5,COM6,插针) | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 1 * RS232/RS422/RS485(COM3,插针)② 1 * RS232/RS485(COM4,插针)② | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 1 * RS232/RS422/RS485(COM3,插针)② 1 * RS232/RS485(COM4,插针)② | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 1 * RS232/RS422/RS485(COM3,插针)① 1 * RS232/RS485(COM4,插针)① | 2 * RS232/RS485/RS422(COM1,COM2,DB9/M；默认支持RS232,可通过BIOS选择RS485/422) 4 * RS232(COM3,COM4,COM5,COM6,插针) | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 1 * RS232/RS422/RS485(COM3,插针)① 1 * RS232/RS485(COM4,插针)① | |
| GPIO | 16 * GPIO | 8 * GPIO | 8 * GPIO | 8 * GPIO | 16 * GPIO | 8 * GPIO | |
| 扩展插槽 | 1 * PCIe 3.0 x16 1 * PCIe 2.0 x2(in x4 slot，mPCIe和PCIe x4共享同一个信号，默认支持PCIe x4) 1 * PCIe 2.0 x1 4 * PCI 1 * Mini PCIe | 1 * PCIe 3.0 x16 3 * PCIe 3.0 x4 1 * PCIe 3.0 x1③ 2 * PCI 1 * Mini PCIe③ | 1 * PCIe 3.0 x16 4 * PCIe 3.0 x4③ 2 * PCI 1 * Mini PCIe③ | 1 * PCIe 3.0 x16② 1 * PCIe 3.0 x8(in x16 slot)② 3 * PCIe 3.0 x4 2 * PCI③ 1 * Mini PCIe | 1 * PCIe 3.0 x16 1 * PCIe 2.0 x4(in x4 slot，mPCIe和PCIe x4共享同一个信号，默认支持PCIe x4) 5 * PCI 1 * Mini PCIe | 1 * PCIe 3.0 x16② 1 * PCIe 3.0 x8(in x16 slot)② 3 * PCIe 3.0 x4 2 * PCI③ 1 * Mini PCIe | |
| 电源 | 4U标准电源 | 4U标准电源 | 4U标准电源 | 4U标准电源 | 4U标准电源 | 4U标准电源 | |
| 功耗 | Max 105W(不含扩展卡) | Max 105W(不含扩展卡) | Max 105W(不含扩展卡) | Max 105W(不含扩展卡) | Max 105W(不含扩展卡) | Max 105W(不含扩展卡) | |
| 按钮 | 开关机 | 开关机 | 开关机 | 开关机 | 开关机 | 开关机 | |
| LED | 电源 + 存储 | 电源 + 存储 | 电源 + 存储 | 电源 + 存储 | 电源 + 存储 | 电源 + 存储 | |
| 监护 | / | 可选开箱警报开关 | 可选开箱警报开关 | 可选开箱警报开关 | 可选开箱警报开关 | 可选开箱警报开关 | |
| 看门狗 | 255级定时间隔 | 255级定时间隔 | 255级定时间隔 | 255级定时间隔 | 255级定时间隔 | 255级定时间隔 | |
| 系统支持 | Windows 7/8.1/10 32位/64位,Linux | 6th Core™ :Windows 7/8.1/10 32位/64位,Linux 7th Core™ :Windows 7/8.1/10 64位,Linux 8/9th Core™ : win10 64位,linux | win10 64位,linux | win10 64位,linux | 6th Core™ :Windows 7/8.1/10 32位/64位,Linux 7th Core™ :Windows 7/8.1/10 64位,Linux 8/9th Core™ : win10 64位,linux | win10 64位,linux | |
| 物理特性 | 机箱材料 | SGCC | SGCC | SGCC | SGCC | SGCC | SGCC |
| 表面工艺 | 烤漆 | 烤漆 | 烤漆 | 烤漆 | 烤漆 | 烤漆 | |
| 颜色 | 闪银 + SGCC本色 | 闪银 + SGCC本色 | 闪银 + SGCC本色 | 闪银 + SGCC本色 | 闪银 + SGCC本色 | 闪银 + SGCC本色 | |
| 尺寸 | 482.6 * 177 * 464.5mm(不含把手) | 482.6 * 177 * 464.5mm(不含把手) | 482.6 * 177 * 464.5mm(不含把手) | 482.6 * 177 * 464.5mm(不含把手) | 482.6 * 177 * 464.5mm(不含把手) | 482.6 * 177 * 464.5mm(不含把手) | |
| 安装方式 | 上架式 | 上架式 | 上架式 | 上架式 | 上架式 | 上架式 | |
| 散热方式 | PWM智能风扇 | PWM智能风扇 | PWM智能风扇 | PWM智能风扇 | PWM智能风扇 | PWM智能风扇 | |
| 净重 | 约10.8公斤 | 约10.8公斤 | 约10.8公斤 | 约10.8公斤 | 约10.8公斤 | 约10.8公斤 | |
| 环境参数 | 温度 | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C |
| 湿度 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95 % RH, 无冷凝 存储:10~95 % RH, 无冷凝 | 工作:10~95 % RH, 无冷凝 存储:10~95 % RH, 无冷凝 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95 % RH, 无冷凝 存储:10~95 % RH, 无冷凝 | |
| 备注 | ①:mSATA和SATA1共享同一个信号，默认支持mSATA。 ②:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485或RS422。 ③:mPCIe和PCIe x1共享同一个信号，默认支持PCIe x1。 | ①:mSATA和SATA1共享同一个信号，默认支持mSATA。 ②:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485或RS422。 ③:mPCIe和PCIe x4 slot1共用同一个信号，默认支持PCIe x4 slot1。 | ①:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485或RS422。 ②:PCIe x8通过跳帽更改可访问设备时，PCIe x16变为PCIe x8，默认支持 PCIe x16。 ③:通过跳线支持 PCI CLK 66MHz启用/禁用。 | ①:mSATA和SATA1共享同一个信号，默认支持mSATA。 ②:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485或RS422。 ③:mPCIe和PCIe x4 slot1共用同一个信号，默认支持PCIe x4 slot1。 | |||
| 所获证书 | CE,FCC,CCC,CECP,Rosh | CE, FCC, CCC,CECP,Rosh | CE, FCC, CCC,CECP,Rosh | CE, FCC, CCC,CECP,Rosh | CE,FCC,CCC,CECP,Rosh | CE, FCC, CCC,CECP,Rosh | |
