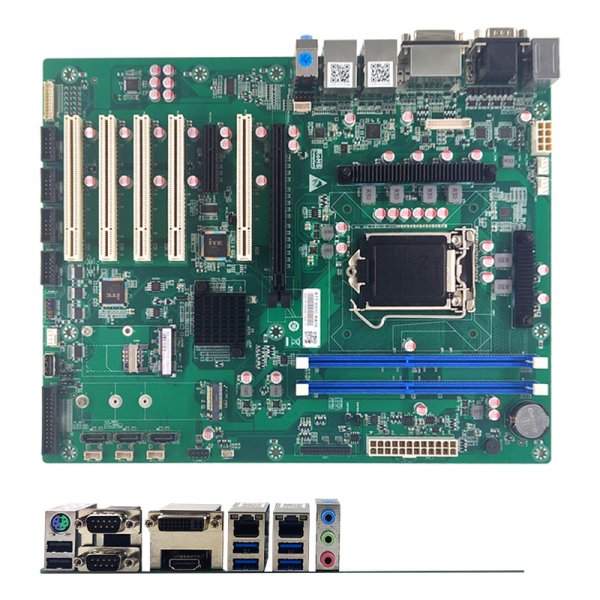

⽀持Intel® 6~9th 酷睿/奔腾/赛扬桌⾯级多核处理器
使⽤H310C芯⽚组
2个DDR4-2666MHz，最⾼⽀持64GB
M.2(SATA)+SATA四硬盘⽀持
2个Intel千兆⽹⼝
板载4个USB3.0和5个USB2.0
HDMI+DVI-D双数字信号显⽰
2个RS232/422/485DB9M串⼝，4个RS232内置插针
1个PCIex16、1个PCIex4以及5个PCI扩展插槽
联系热线:17762034082
联系热线:17762034082
PRODUCT CENTER
⽀持Intel® 6~9th 酷睿/奔腾/赛扬桌⾯级多核处理器
使⽤H310C芯⽚组
2个DDR4-2666MHz，最⾼⽀持64GB
M.2(SATA)+SATA四硬盘⽀持
2个Intel千兆⽹⼝
板载4个USB3.0和5个USB2.0
HDMI+DVI-D双数字信号显⽰
2个RS232/422/485DB9M串⼝，4个RS232内置插针
1个PCIex16、1个PCIex4以及5个PCI扩展插槽
| 型号 | APQ-SMBB75 | APQ-SMBH81 | APQ-SMBH110 | APQ-SMBH310 | APQ-SMBH310C | APQ-SMBQ170 | APQ-SMBQ370 | APQ-SMBQ470 | |
| 系统参数 | CPU | 支持Intel® 2/3th 酷睿/奔腾/赛扬桌面处理器, LGA1155,支持最大CPU TDP:65W | 支持Intel® 4th 酷睿/奔腾/赛扬桌面处理器,LGA1150,支持最大CPU TDP:65W | 支持Intel® 6/7th 酷睿/奔腾/赛扬处理器,LGA1151,支持最大CPU TDP:65W | 支持Intel® 8/9th 酷睿/奔腾/赛扬处理器,LGA1151,支持最大CPU TDP:六核95W(不支持八核65W/95W CPU) | 支持Intel® 6~9th 酷睿/奔腾/赛扬处理器,LGA1151支持最大CPU TDP:六核65W | 支持Intel® 6~9th 酷睿/奔腾/赛扬处理器,LGA1151支持最大CPU TDP:六核65W | 支持Intel® 8/9th 酷睿/奔腾/赛扬处理器,LGA1151,支持最大CPU TDP:六核95W(不支持八核65W/95W CPU) | 支持Intel® 10th 酷睿/奔腾/赛扬处理器,LGA1200,支持最大CPU TDP:十核125W |
| 芯片组 | Intel® B75,TDP 6.7W | Intel® H81,TDP 4.1W | Intel® H110,TDP 6W | Intel® H310,TDP 6W | Intel® H310C,TDP 6W | Intel® Q170,TDP 6W | Intel® Q370,TDP 6W | Intel® Q470,TDP 6W | |
| 显示 | 1 * HDMI(最大支持分辨率支持:1920*1200@60Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) 1 * eDP/LVDS(插针):(最大支持分辨率支持:1920*1200@60Hz,默认eDP) | 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI(最大支持分辨率支持:4096*2160@24Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) 1 * eDP(插针):(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI(最大支持分辨率支持:4096*2160@30Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) 1 * eDP(插针):(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI(最大支持分辨率支持:4096*2160@24Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) 1 * eDP(插针):(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI 1.4b(最大支持分辨率支持:4096*2160@24Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) 1 * eDP(插针):(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI 1.4b(最大支持分辨率支持:4096*2160@30Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) 1 * eDP(插针):(最大支持分辨率支持:1920*1200@60Hz) | 1 * HDMI 1.4b(最大支持分辨率支持:4096*2160@30Hz) 1 * DVI-D(最大支持分辨率支持:1920*1200@60Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) 1 * eDP(插针):(最大支持分辨率支持:4096*2304@60Hz) | |
| 内存 | 2 * Non-ECC U-DIMM插槽,支持 DDR3-1333/1600MHz,最大支持16G | 2 * Non-ECC U-DIMM插槽,支持 DDR3-1333/1600MHz,最大支持16G | 2 * Non-ECC U-DIMM插槽,支持 DDR4-2400MHz,最大支持32G | 2 * Non-ECC U-DIMM插槽,支持 DDR4-2400/2666MHz,最大支持32G | 2 * Non-ECC U-DIMM插槽,支持 DDR4-2400MHz,最大支持32G | 4 * Non-ECC U-DIMM插槽,支持 DDR4-2133/2400MHz,最大支持64G | 4 * Non-ECC U-DIMM插槽,支持 2400/2666 MHz,最大支持64G | 4 * Non-ECC U-DIMM插槽,支持 DDR4-2400/2666/2933MHz,最大支持128G | |
| 存储 | 5 * SATA 2.0 1 * mSATA | 1 * SATA 3.0 + 2 * SATA 2.0 1 * mSATA① | 4 * SATA 3.0① 1 * mSATA① | 4 * SATA 3.0①,support RST RAID 0,1,5,10 1 * mSATA① | 4 * SATA 3.0① 1 * mSATA① | 4 * SATA 3.0①,support RST RAID 0,1,5,10 1 * mSATA① | 5 * SATA 3.0①,support RST RAID 0,1,5,10 1 * mSATA① | 4 * SATA 3.0,support RST RAID 0,1,5,10 1 * M.2(NGFF) Key-M(PCIe x4 NVMe/SATA SSD Auto Detect,2242/2280) | |
| 以太网 | 2 * I211 网络接口(10/100/1000 Mbps,RJ45) | 2 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | 1 * I219 网络接口(10/100/1000 Mbps,RJ45) 1 * I211 网络接口(10/100/1000 Mbps,RJ45) | |
| 音频 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | 1 * Line-out + Line-in + MIC 3.5mm接口 | |
| USB | 4 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(TYPE-A,Rear IO) 1 * USB2.0(Vertical TYEP-A,Internal) 4 * USB2.0(Header,Internal) | 2 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(TYPE-A,Rear IO) 6 * USB2.0(Header,Internal) | 4 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(TYPE-A,Rear IO) 3 * USB2.0(Header,Internal) | 4 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(TYPE-A,Rear IO) 1 * USB2.0(Vertical TYEP-A,Internal) 2 * USB2.0(Header,Internal) | 4 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(TYPE-A,Rear IO) 3 * USB2.0(Header,Internal) | 4 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(TYPE-A,Rear IO) 1 * USB2.0(Vertical TYEP-A,Internal) 2 * USB3.0(Header,Internal) 4 * USB2.0(Header,Internal) | 4 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(TYPE-A,Rear IO) 1 * USB2.0(Vertical TYEP-A,Internal) 2 * USB3.0(Header,Internal) 4 * USB2.0(Header,Internal) | 4 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(TYPE-A,Rear IO) 1 * USB2.0(Vertical TYEP-A,Internal) 2 * USB3.0(Header,Internal) 4 * USB2.0(Header,Internal) | |
| 串口 | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 2 * RS232/RS485(COM3,COM4,插针)① | 2 * RS232(COM1/2,DB9/M) 3 * RS232(COM4,COM5,COM6,插针) 1 * RS232/RS485(COM3,插针)② | 1 * RS232(COM1,DB9/M) 3 * RS232(COM4,COM5,COM6,插针) 2 * RS232/RS485(COM3,COM4,插针)② | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 1 * RS232/RS422/RS485(COM3,插针)② 1 * RS232/RS485(COM4,插针)② | 1 * RS232(COM1,DB9/M) 3 * RS232(COM4,COM5,COM6,插针) 2 * RS232/RS485(COM3,COM4,插针)② | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 1 * RS232/RS422/RS485(COM3,插针)② 1 * RS232/RS485(COM4,插针)② | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 1 * RS232/RS422/RS485(COM3,插针)② 1 * RS232/RS485(COM4,插针)② | 1 * RS232(COM1,DB9/M) 3 * RS232(COM2,COM5,COM6,插针) 1 * RS232/RS422/RS485(COM3,插针)① 1 * RS232/RS485(COM4,插针)① | |
| 扩展插槽 | 1 * PCIe 3.0 x16② 1 * PCIe 2.0 x4 1 * PCIe 2.0 x1 4 * PCI 1 * Mini PCIe | 1 * PCIe 3.0 x16 1 * PCIe 2.0 x1(in x4 slot) 1 * PCIe 2.0 x1 4 * PCI 1 * Mini PCIe① | 1 * PCIe 3.0 x16 1 * PCIe 2.0 x4 1 * PCIe 2.0 x1 4 * PCI 1 * Mini PCIe | 1 * PCIe 3.0 x16 1 * PCIe 2.0 x2(in x4 slot) 1 * PCIe 2.0 x1(in x4 slot) 4 * PCI 1 * Mini PCIe | 1 * PCIe 3.0 x16 1 * PCIe 2.0 x4 1 * PCIe 2.0 x1 4 * PCI 1 * Mini PCIe | 1 * PCIe 3.0 x16 3 * PCIe 3.0 x4 1 * PCIe 3.0 x1③ 2 * PCI 1 * Mini PCIe③ | 1 * PCIe 3.0 x16 4 * PCIe 3.0 x4③ 2 * PCI 1 * Mini PCIe③ | 1 * PCIe 3.0 x16② 1 * PCIe 3.0 x8(in x16 slot)② 3 * PCIe 3.0 x4 2 * PCI③ 1 * Mini PCIe | |
| 其它接口 | 8 * GPIO 1 * PS/2 Connector (键盘 & 鼠标) 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 1 * LPT Header 1 * System FAN Header 2 * CPU FAN Header 1 * Case Open Header | 8 * GPIO 1 * PS/2（键盘）+ 1 * PS/2（鼠标） 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 1 * LPT Header 2 * System FAN Header 1 * CPU FAN Header | 8 * GPIO 1 * PS/2 Connector (键盘 & 鼠标) 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 1 * LPT Header 3 * CPU FAN Header | 8 * GPIO 1 * PS/2 Connector (键盘 & 鼠标) 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 2 * System FAN Header 1 * CPU FAN Header 1 * Case Open Header | 8 * GPIO 1 * PS/2 Connector (键盘 & 鼠标) 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 1 * LPT Header 3 * CPU FAN Header | 8 * GPIO 1 * PS/2 Connector (键盘 & 鼠标) 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 2 * System FAN Header 1 * CPU FAN Header 1 * Case Open Header | 8 * GPIO 1 * PS/2 Connector (键盘 & 鼠标) 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 2 * System FAN Header 1 * CPU FAN Header 1 * Case Open Header | 8 * GPIO 1 * PS/2 Connector (键盘 & 鼠标) 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 2 * System FAN Header 1 * CPU FAN Header 1 * Case Open Header | |
| 供电 | ATX Standard(24P + 8P) | ATX Standard(24P + 4P) | ATX Standard(24P + 8P) | ATX Standard(24P + 8P) | ATX Standard(24P + 8P) | ATX Standard(24P + 8P) | ATX Standard(24P + 8P) | ATX Standard(24P + 8P + 4P) | |
| 系统支持 | Windows XP/7/8.1/10 32位/64位,Linux | Windows 7/8.1/10 32位/64位,Linux | 6th Core™:Windows 7/8.1/10 32位/64位,Linux 7th Core™:Windows 7/8.1/10 64位,Linux | win10 64位,linux | 6th Core™ :Windows 7/8.1/10 32位/64位,Linux 7th Core™ :Windows 7/8.1/10 64位,Linux 8/9th Core™ : win10 64位,linux | 6th Core™ :Windows 7/8.1/10 32位/64位,Linux 7th Core™ :Windows 7/8.1/10 64位,Linux 8/9th Core™ : win10 64位,linux | win10 64位,linux | win10 64位,linux | |
| 尺寸 | 305 * 220mm | 305 * 244mm | 305 * 217mm | 305 * 244mm | 305 * 217mm | 305 * 244mm | 305 * 244mm | 305 * 244mm | |
| 环境参数 | 温度 | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C | 工作:0~60°C 存储:-20~75°C |
| 湿度 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | 工作:10~95 % RH, 无冷凝 存储:10~95 % RH, 无冷凝 | 工作:10~95 % RH, 无冷凝 存储:10~95 % RH, 无冷凝 | |
| 备注 | ①:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485。 ②:仅Intel第3代 Core i5/i7 CPU支持PCIe 3.0。 | ①:mSATA和mPCIe共用一个插槽，默认支持mSATA。 ②:COM3 的信号默认为RS232，也可以通过跳帽改为RS485。 | ①:mSATA和SATA1共享同一个信号，默认支持mSATA。 ②:COM3/4 的信号默认为 RS232，也可以通过跳帽改为RS485。 | ①:mSATA和SATA4 共享同一个信号，默认支持mSATA。 ②:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485或RS422。 | ①:mSATA和SATA1共享同一个信号，默认支持mSATA。 ②:COM3/4 的信号默认为 RS232，也可以通过跳帽改为RS485。 | ①:mSATA和SATA1共享同一个信号，默认支持mSATA。 ②:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485或RS422。 ③:mPCIe和PCIe x1共享同一个信号，默认支持PCIe x1。 | ①:mSATA和SATA1共享同一个信号，默认支持mSATA。 ②:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485或RS422。 ③:mPCIe和PCIe x4 slot1共用同一个信号，默认支持PCIe x4 slot1。 | ①:COM3/4的信号默认为RS232，也可以通过跳帽改为RS485或RS422。 ②:PCIe x8通过跳帽更改可访问设备时，PCIe x16变为PCIe x8，默认支持 PCIe x16。 ③:通过跳线支持 PCI CLK 66MHz启用/禁用。 | |
