SI M B母板采用主流的IT或APQ规格,标准ITX电源供电接口，具有高可靠、丰富I/O (多串口、多USB、多显)，最多支持1个标准的PCle x16扩 展槽位或者1个APQ自定义金手指。采用工控主板的用料及设计，提供安全、稳定、自主可控的保障，为高安全性能需求的领域提供理想的解决方案。

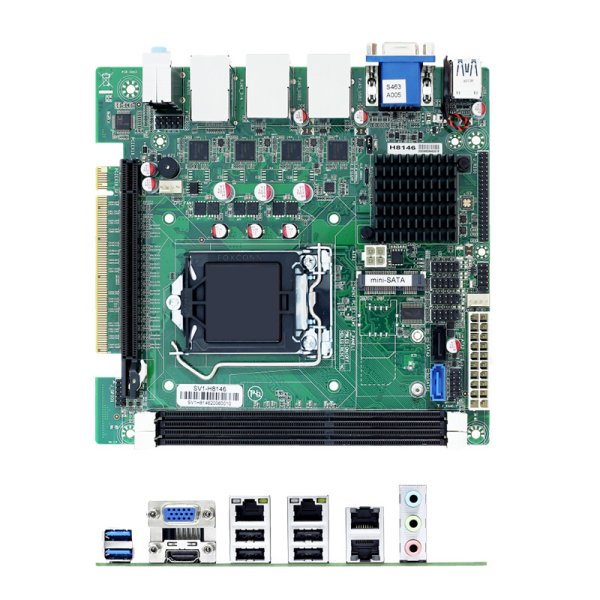

| 型号 | APQ-SIMBH81L4-A | |
| 系统参数 | CPU | 支持Intel® 4th 酷睿/奔腾/赛扬桌面处理器,LGA1150,支持最大CPU TDP:65W |
| 芯片组 | Intel® H81,TDP 4.1W | |
| 显示 | 1 * HDMI(最大支持分辨率支持:3840*2160@30Hz) 1 * VGA(最大支持分辨率支持:1920*1200@60Hz) | |
| 内存 | 2 * DDR3 U-DIMM slot,支持 1333/1600MHz,双通道支持,单根最大支持8G | |
| 存储 | 1 * SATA 3.0(仅支持厚度为7mm及以下2.5寸硬盘) 1 * mSATA① | |
| 以太网 | 4 * I211 网络接口(10/100/1000 Mbps,RJ45) | |
| 音频 | 1 * Line-out + Line-in + MIC 3.5mm接口 | |
| USB | 4 * USB2.0(TYPE-A,Rear IO) 2 * USB3.0(TYPE-A,Rear IO) 2 * USB2.0(Header,Internal) | |
| 串口 | 2 * RS232/RS422/RS485(COM1,COM2,插针)② 2 * RS232(COM3,COM4,插针) | |
| 扩展插槽 | 1 * PCIe 3.0 x16 1 * Mini PCIe① | |
| 其它接口 | 8 * GPIO 1 * Front Panel Header (HDD LED+PWR LED+PWR-ON+RESET) 1 * System FAN Header 1 * CPU FAN Header | |
| 供电 | ATX Standard(20P + 4P) | |
| 系统支持 | Windows 7/8.1/10 32位/64位,Linux | |
| 尺寸 | 170 * 180mm | |
| 环境参数 | 温度 | 工作:0~60°C 存储:-20~75°C |
| 湿度 | 工作:10~95% RH,无冷凝 存储:10~95% RH,无冷凝 | |
| 备注 | ①：mSATA和mPCIe共用一个插槽，默认支持mSATA。 ②：COM1/2的信号默认为RS232，也可以通过BIOS改为RS485或RS422。 |
