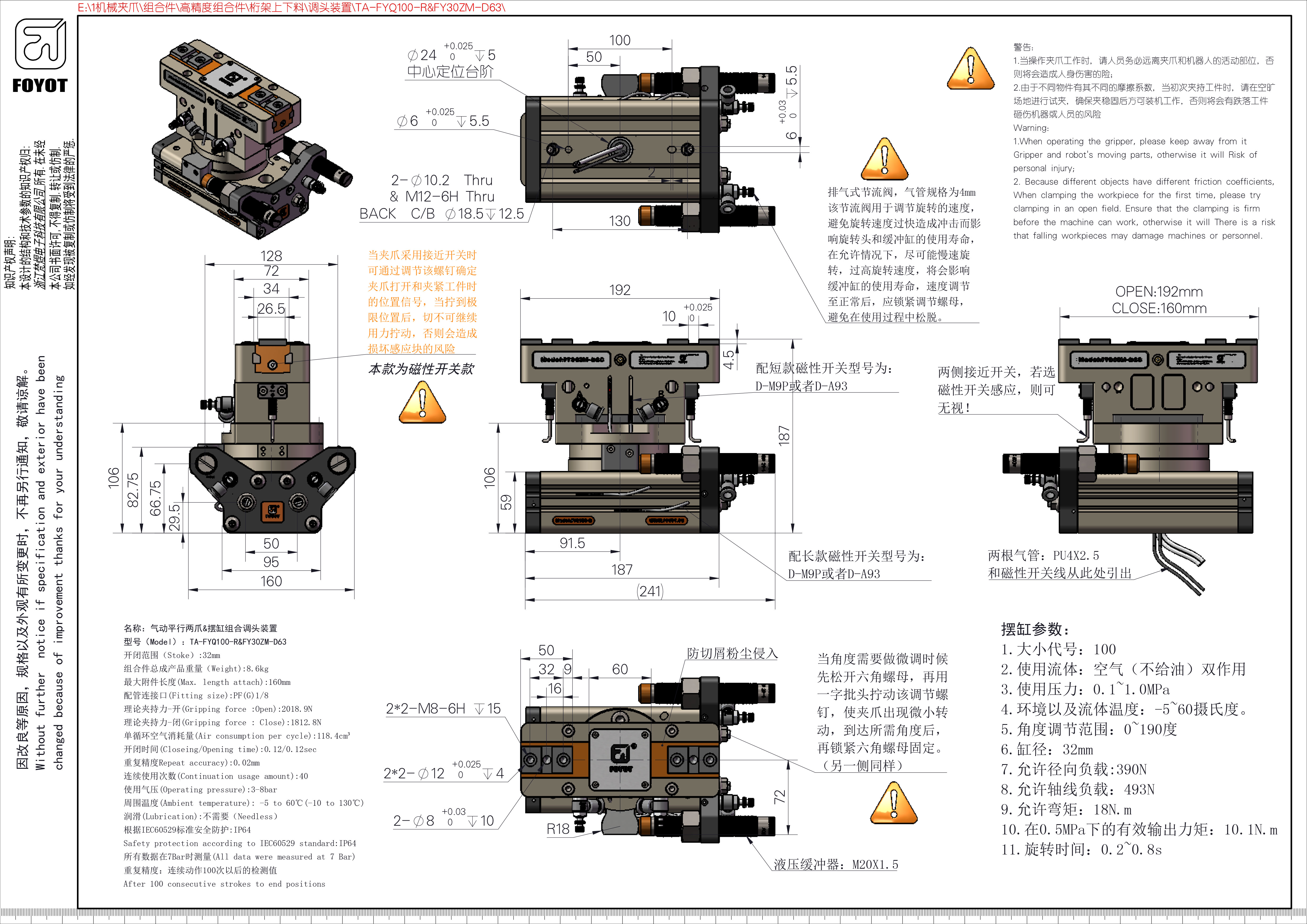

名称：气动平行两爪&摆缸组合调头装置
型号(Model):TA-FYQ100-R&FY30ZM-D63
开闭范围(Stoke):32mm
组合件总成产品重量(Weight):8.6kg
最大附件长度(Max.length attach):l60mm
配管连接口(Fitting size):PF(G)1/8
理论夹持力-开(Gripping force:Open):2018.9N
理论夹持力-闭(Gripping force:Close):1812.8N
单循环空气消耗量(Air consumption per cycle):118.4cm3
开闭时间(C1 oseing/Opening time):0.12/0.12sec
重复精度Repeat accuracy):0.02mm
连续使用次数(Continuation usage amount):40
使用气压(Operating pressure):3-8bar
周围温度(Ambient temperature):-5to60℃(-10to130℃)
润滑(Lubrication):不需要(Needless)
根据IEC60529标准安全防护：IP64
Safety protection according to IEC60529 standard:IP64
所有数据在7Bar时测量(All data were measured at7Bar)
重复精度：连续动作100次以后的检测值
After 100 consecutive strokes to end positions
摆缸参数：
1.大小代号：100
2.使用流体：空气（不给油）双作用
3.使用压力：0.1~1.0MPa
4.环境以及流体温度：-5~60摄氏度。
5.角度调节范围：0~190度
6.缸径：32mm
7.允许径向负载：390N
8.允许轴线负载：493N
9.允许弯矩：18N.m
10.在0.5MPa下的有效输出力矩：10.1N.m
11.旋转时间：0.2~0.8s
