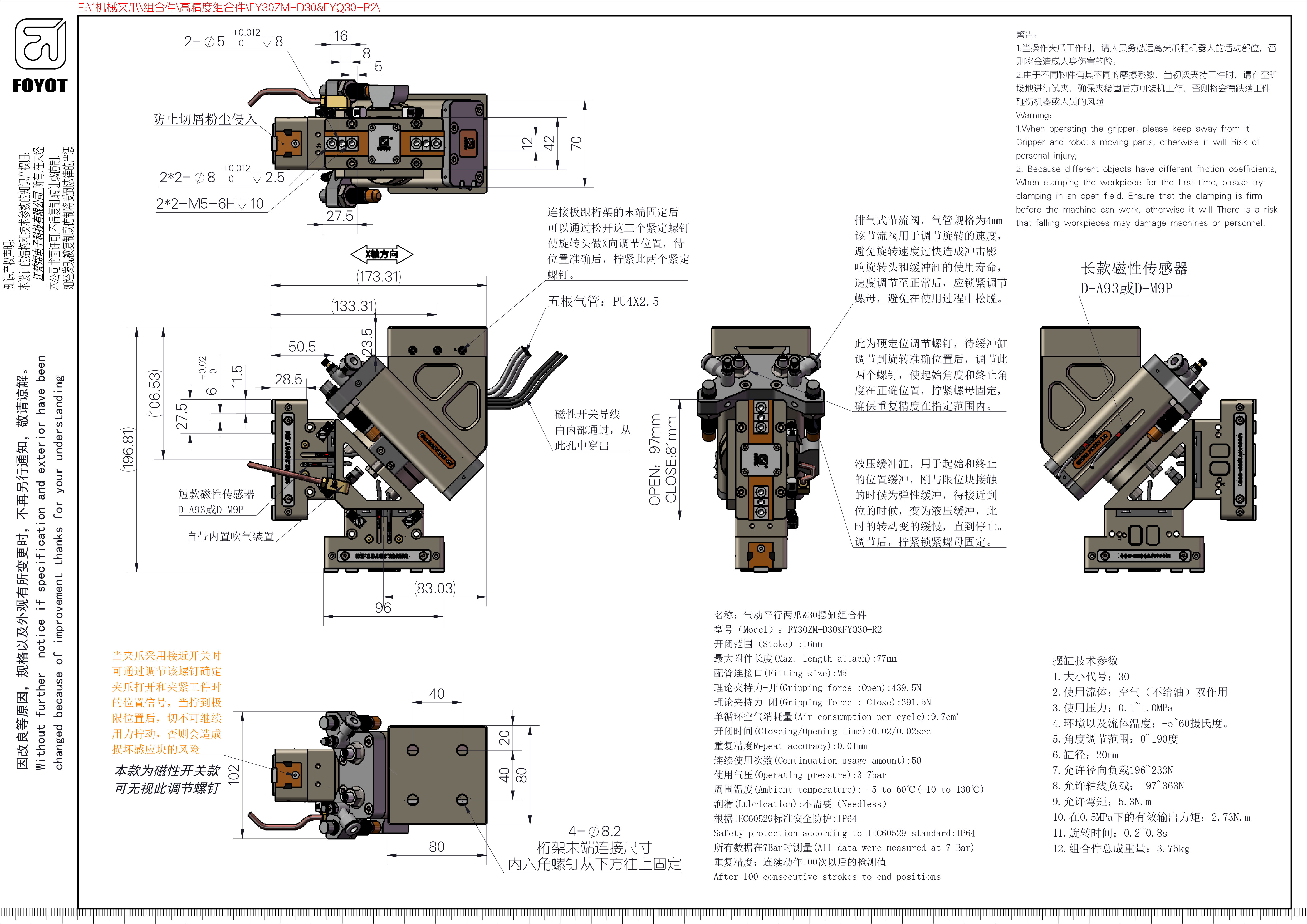

FY30ZM-D30&FYQ30-R2 不带推料

名称：气动平行两爪&30摆缸组合件

型号(ModeI):FY30ZM-D30&FYQ30-R2

开闭范围(Stoke):16mm

最大附件长度(Max.length attach).:7Tmm

配管连接口(Fitting size):M5

理论夹持力-开(Gripping force:Open):439.5N

理论夹持力-闭(Gripping force:Close):391.5N

单循环空气消耗量(Air consumption per cycle):9.7cm³

开闭时间(Closeing,/0 pening time):0.02/0.02sec

重复精度(Repeat accuracy):0.01mm

连续使用次数(Continuation usage amount):50

使用气压(Operating pressure):3-7bar

周围温度(Ambient temperature):-5to60℃(-10to130℃)

润滑(Lubrication)):不需要(Needless)

根据IEC60529标准安全防护：IP64

Safety protection according to IEC60529 standard:IP64

所有数据在7Bar时测量(All data were measured at7Bar)

重复精度：连续动作100次以后的检测值

After 100 consecutive strokes to end positions

摆缸技术参数

1.大小代号：30

2.使用流体：空气（不给油）双作用

3.使用压力：0.1~1.0MPa

4.环境以及流体温度：-5~60摄氏度。

5.角度调节范围：0~190度

6.缸径：20mm

7.允许径向负载196~233N

8.允许轴线负载：197~363N

9.允许弯矩：5.3N.m

10.在0.5MPa下的有效输出力矩：2.73N.m

11.旋转时间：0.2~0.8s

12.组合件总成重量：3.75kg
