在工业自动化不断升级的今天，传统机器人系统依赖于工装夹具的精确定位，只能完成固定位置、固定姿态的抓取作业。然而，在实际生产环境中，工件往往以无序、随机堆叠的状态出现，这给自动化生产带来了巨大挑战。3D视觉引导无序抓取技术的出现，完美解决了这一难题，为智能制造提供了全新的解决方案。

一、技术原理与核心优势

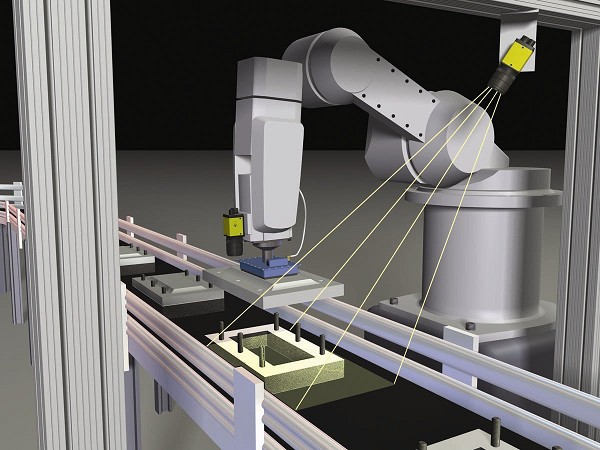

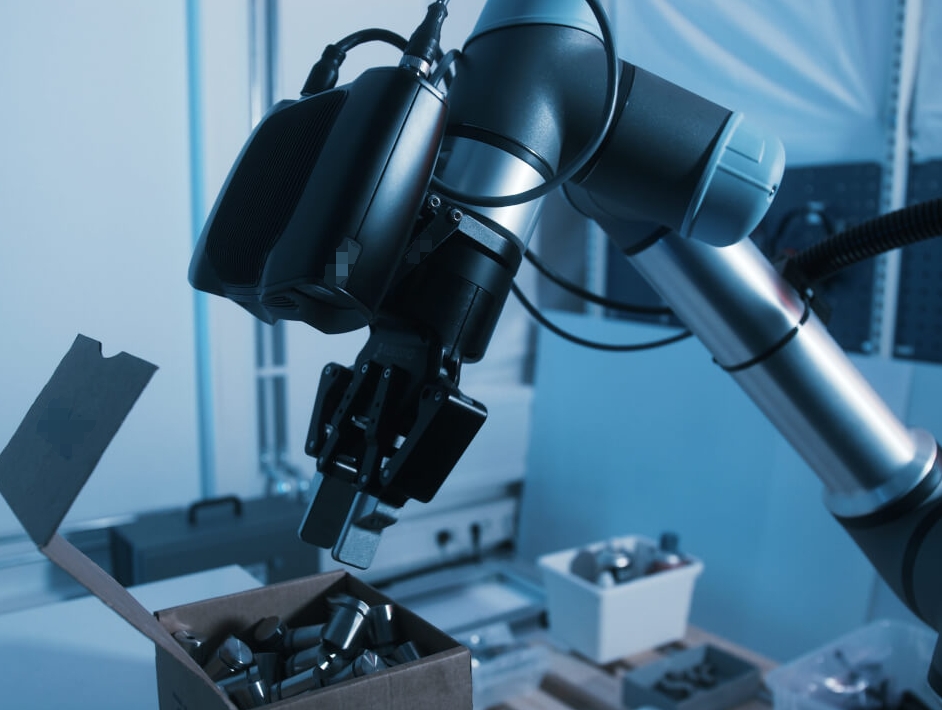

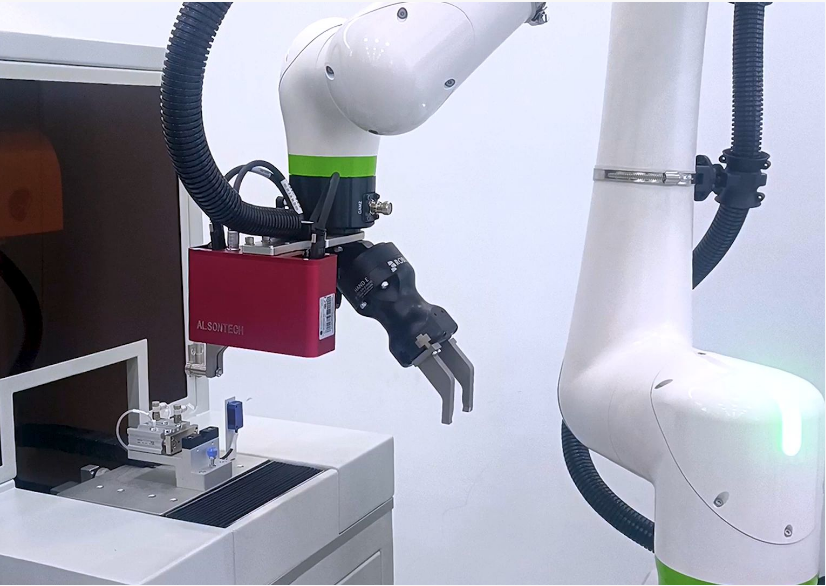

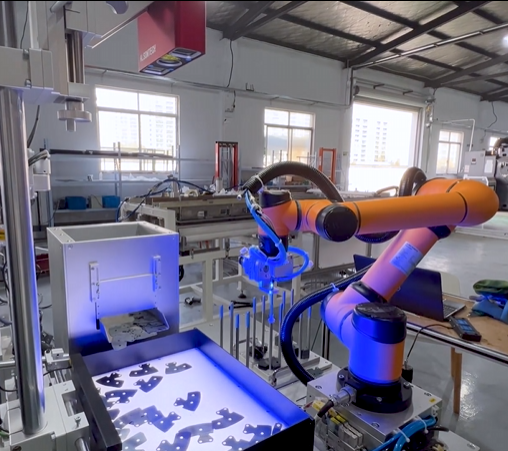

3D视觉引导无序抓取系统通过3D相机获取工件的三维点云数据，经过智能算法处理，识别出每个工件的位置和姿态，最终引导机器人完成精准抓取。与传统的自动化方案相比，这项技术具有显著优势：

1. 强大的环境适应性
   系统不需要精确的工装定位，能够处理随意堆叠、姿态各异的工件。无论是料框、传送带还是工作台，都能保持稳定的识别性能。

2. 高精度的识别能力
   通过先进的3D视觉算法，系统可以实现亚毫米级的定位精度，即使面对反光、黑色等难处理材质，也能保持可靠的识别效果。

3. 灵活的产线布局
   无需为每个工序设计专用夹具和定位装置，大大简化了产线设计，提高了设备利用率，降低了整体成本。

4. 快速部署与换产
   当产品型号变更时，只需更新视觉识别模型即可适应新产品，大大缩短了产线调整时间。

二、跨行业应用案例分析

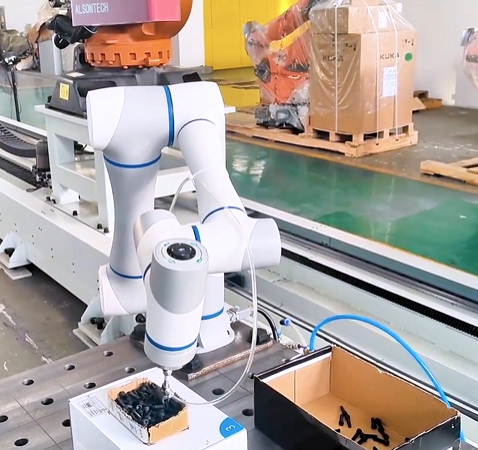

案例一：汽车零部件上下料

某汽车零部件制造商需要将发动机铸件从料框中取出并放置到加工中心。由于铸件形状复杂且来料无序堆叠，传统机器人无法完成此任务。通过部署3D视觉引导无序抓取系统，3D相机实时扫描料框内铸件的三维信息，准确识别每个铸件的抓取点，引导机器人完成抓取。系统实现了24小时连续作业，生产效率提升达40%，同时避免了人工操作的安全隐患。

案例二：电子产品装配

在智能手机组装产线中，需要将各种小型元器件从料盘抓取到PCB板上。元器件尺寸小、精度要求高，且来料姿态存在偏差。采用3D视觉引导无序抓取系统后，视觉系统能够精确识别每个元器件的位置和角度，引导机器人以0.1mm的精度完成抓取和放置。产品良率从原来的95%提升到99.8%，产能提升达35%。

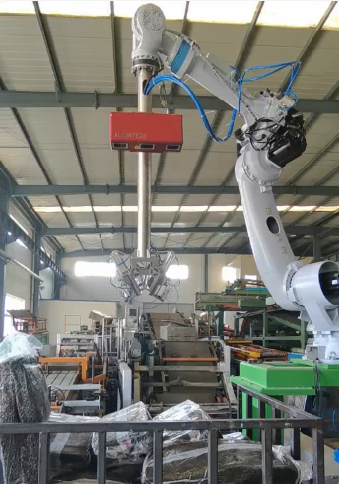

案例三：物流快递分拣

某大型快递分拨中心需要处理各种形状、尺寸的包裹。传统分拣方式依赖人工，效率低下且差错率高。引入3D视觉引导无序抓取系统后，通过3D视觉快速识别包裹的外形尺寸和抓取位置，机器人自动完成分拣作业。系统每小时可分拣超过2000件包裹，准确率高达99.9%，大幅降低了人工成本。

案例四：食品行业包装

一家食品企业需要将不同形状的糕点装入包装盒。由于糕点易碎且摆放无序，人工包装效率低、损耗大。采用3D视觉引导无序抓取系统，视觉设备准确识别糕点的位置和姿态，机器人使用特制夹具轻柔抓取，精确放入包装盒内。包装效率提升50%，产品损耗率从5%降至1%以下。

案例五：金属加工行业

在金属冲压车间，需要将钢板从堆垛中分离并送入冲压机。传统方式需要人工操作，存在安全隐患。部署3D视觉引导无序抓取系统后，视觉设备准确识别每张钢板的位置，机器人配合吸盘夹具完成取料作业。不仅消除了安全隐患，还将生产效率提升了60%，实现了"黑灯工厂"的无人化操作。

三、关键技术要素

要成功实施3D视觉引导无序抓取项目，需要重点关注以下几个技术要素：

1. 3D视觉系统选型
   根据应用场景的需求，选择合适的3D采集技术。结构光技术适用于大多数工业场景，而激光雷达和双目视觉则在特定环境下具有优势。需要考虑工作距离、视野范围、精度要求等因素。

2. 点云处理算法
   强大的点云处理算法是系统的核心。需要具备点云滤波、分割、配准等功能，能够从复杂的背景中准确提取目标物体的三维信息。

3. 机器人路径规划
   系统需要智能的路径规划算法，确保机器人在抓取过程中不会发生碰撞，并且运动轨迹最优，从而提高作业效率。

4. 手眼标定技术
   精确的手眼标定是保证系统精度的基础。需要建立相机坐标系与机器人坐标系的准确转换关系，通常要求标定误差小于0.5mm。

5. 抓取点计算
   基于工件的三维信息，智能计算最优抓取点，确保抓取过程的稳定性和可靠性，同时避免与周围环境发生干涉。

四、实施要点与最佳实践

在实施3D视觉引导无序抓取项目时，建议遵循以下实践要点：

1. 充分的需求分析
   在项目开始前，需要详细了解工件的特性、作业环境、节拍要求等，确保技术方案与实际需求匹配。

2. 合理的系统布局
   根据现场条件，选择 eye-in-hand 或 eye-to-hand 的安装方式，确保视觉系统能够获得最佳的观测视角。

3. 严谨的测试验证
   在系统部署前，需要进行充分的测试验证，包括不同光照条件下的稳定性测试、不同工件姿态的识别测试等。

4. 完善的售后服务
   提供持续的技术支持和维护服务，确保系统长期稳定运行，并及时解决使用过程中出现的问题。

五、未来发展趋势

随着人工智能和硬件技术的进步，3D视觉引导无序抓取技术正在向更智能、更高效的方向发展：

1. 深度学习技术的融合
   通过深度学习算法，系统可以更好地处理复杂背景下的目标识别，提高对新型工件的适应能力。

2. 多传感器融合
   结合2D视觉、3D视觉和力觉传感器，构建更全面的环境感知能力，实现更智能的抓取决策。

3. 标准化与模块化
   未来将出现更多标准化的解决方案，降低技术门槛，使更多企业能够受益于这项技术。

4. 云端协同
   通过云端的数据共享和模型更新，不同工厂之间的经验可以快速复制，加速技术的普及应用。









结语

3D视觉引导无序抓取技术正在重塑现代制造业的生产方式。它打破了传统自动化系统的局限，为各行各业提供了柔性化、智能化的解决方案。无论是汽车制造、电子产品、物流分拣还是食品加工，这项技术都能显著提升生产效率、降低运营成本、改善工作环境。作为专业的工业3D视觉应用解决方案服务商，我们将持续推动技术创新，为客户提供更优质的产品和服务，助力企业实现智能制造转型升级。

在工业制造领域，“表面处理” 是决定产品品质与竞争力的关键环节，而打磨作为表面处理的核心工序，广泛应用于金属加工、汽车零部件、3C 产品、卫浴五金等多个行业。传统打磨工序长期依赖人工操作，不仅面临效率低、精度差、成本高的问题，还存在严重的职业健康风险。随着工业自动化技术的发展，协作机器人打磨凭借 “安全协作、柔性适配、精准高效” 的优势，成为解决各行业打磨痛点的 “普适性工具”，为设备商、非标自动化厂商及产线改造厂家提供了全新的技术升级方向。

一、协作机器人打磨：工业表面处理的 “柔性能手”

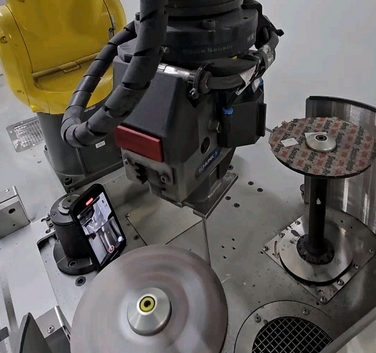

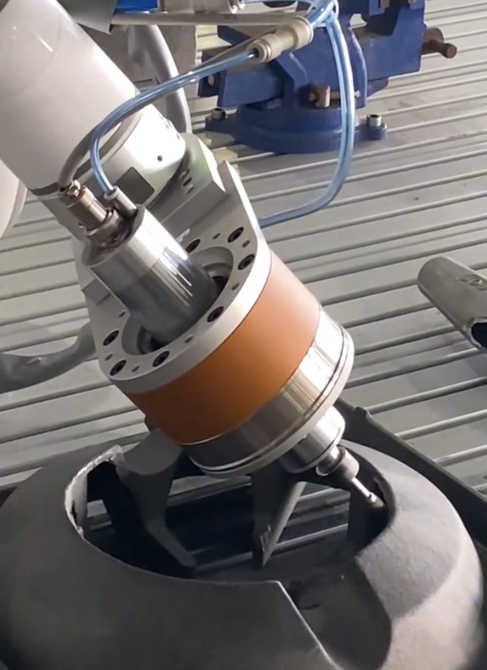

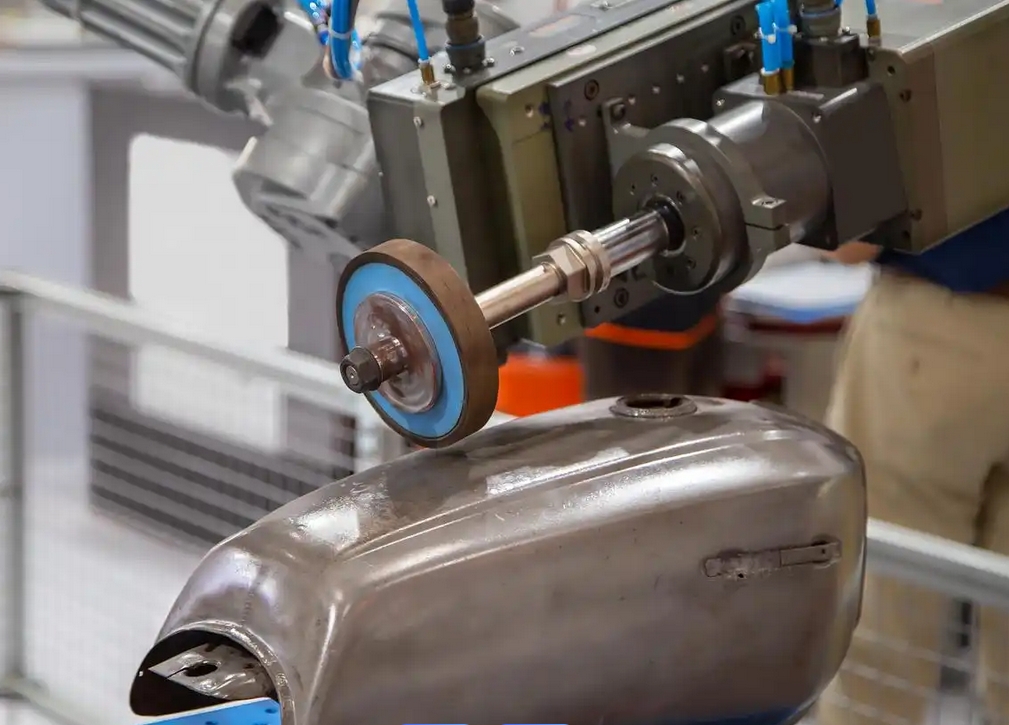

协作机器人打磨，是指通过具备力控、视觉引导功能的协作机器人，搭配专用打磨工具（如砂轮、砂纸、抛光轮等），对工件表面进行去毛刺、倒角、抛光、除锈等处理的自动化工艺。与传统工业机器人相比，协作机器人无需搭建复杂的安全防护栏，可直接与人工在同一工作区域协同作业，其内置的力控传感器能实时感知打磨压力，避免因压力过大导致工件损坏；搭配视觉引导系统后，还可精准识别工件的外形轮廓与位置，适配不同规格、形状的工件打磨需求。

从技术构成来看，一套完整的协作机器人打磨系统主要包含四部分：协作机器人本体（具备力控、运动控制功能）、打磨工具（根据工件材质与工艺选择）、视觉引导模块（精准定位工件）及控制系统（实现工艺参数设定与流程管控）。系统工作时，可通过预设打磨路径或实时视觉引导，实现 “工件定位 - 压力调节 - 路径规划 - 自动打磨” 的全流程自动化，有效解决传统人工打磨的诸多痛点。

二、五大普适性案例：协作机器人打磨的 “全行业落地”

协作机器人打磨并非局限于某一特定行业，而是能够深度适配金属加工、汽车零部件、3C 产品、卫浴五金、医疗器械等多个领域。以下五大案例均来自工业生产的常见场景，覆盖 “去毛刺、抛光、除锈、倒角、表面精修” 等核心打磨需求，展现协作机器人打磨的 “通用性价值”。

案例 1：汽车铝合金零部件去毛刺 —— 攻克 “复杂结构” 打磨难题

汽车发动机壳体、变速箱壳体等铝合金零部件，因铸造工艺会产生大量毛刺，且工件表面存在多个孔位、凹槽等复杂结构，传统人工打磨需手持工具深入缝隙处理，不仅效率低（单个工件打磨需 15 分钟），还易因力度不均导致孔位变形或表面划伤，良率仅能维持在 90% 左右。部分企业尝试使用传统工业机器人打磨，但因缺乏力控功能，无法适应工件的微小尺寸偏差，打磨合格率不足 85%。

引入协作机器人打磨系统后，通过视觉引导模块精准识别工件的孔位、凹槽位置，力控传感器实时调节打磨压力（控制在 5-10N 之间），确保打磨工具与工件表面紧密贴合且不损伤工件。协作机器人可灵活调整姿态，深入复杂结构缝隙完成去毛刺作业，单个工件打磨时间缩短至 3 分钟，良率提升至 99.5% 以上。同时，系统支持多型号工件切换，仅需更新视觉模板与打磨路径参数，换产时间从原来的 2 小时缩短至 15 分钟，满足汽车零部件多品种、小批量的生产需求。

案例 2：3C 产品金属外壳抛光 —— 实现 “镜面效果” 精准控制

手机、笔记本电脑的金属外壳（如铝合金、不锈钢材质）需经过多道抛光工序，达到镜面光泽度（光泽度值需≥80GU）。传统人工抛光依赖工人经验控制抛光力度与路径，易出现表面划痕、光泽度不均等问题，返工率高达 15%；且人工长期接触抛光粉尘，易引发尘肺病等职业疾病，用工成本逐年攀升。

协作机器人打磨系统通过 “视觉引导 + 力控调节” 双重保障，可实现抛光工艺的精准控制：视觉模块先检测外壳表面的初始状态，确定需重点抛光的区域；力控传感器根据外壳材质特性，将抛光压力稳定控制在 3-5N，避免压力过大导致表面划伤；机器人按照预设的螺旋形抛光路径作业，确保每个区域的抛光时间与力度均匀一致。应用后，金属外壳抛光光泽度偏差控制在 ±2GU 以内，返工率降至 0.5% 以下，单个外壳抛光时间从人工的 8 分钟缩短至 2 分钟，同时消除了粉尘对工人的健康危害，用工成本降低 60%。

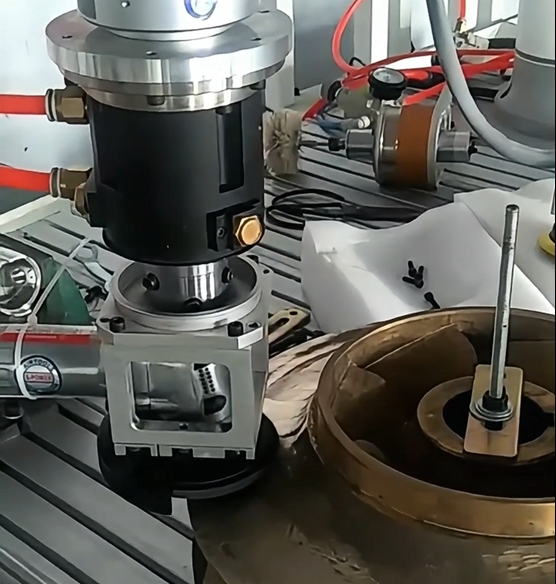

案例 3：卫浴五金件除锈打磨 —— 适配 “不规则外形” 处理需求

水龙头、花洒等卫浴五金件多为黄铜材质，生产过程中表面易产生氧化层与锈迹，需进行除锈打磨处理。此类工件外形多为曲面、弧形结构，传统人工打磨需不断调整手持工具角度，难以保证除锈均匀性，且打磨后的表面粗糙度（Ra 值）波动较大（Ra=1.6-3.2μm），影响后续电镀工艺质量；若使用固定治具搭配传统机器人打磨，需为每种型号工件定制治具，成本高且换产周期长。

协作机器人打磨系统可通过视觉引导实时识别五金件的曲面轮廓，自动生成适配的打磨路径，力控传感器根据表面氧化层厚度动态调节打磨压力（氧化层厚区域压力调至 8-10N，薄区域调至 3-5N），确保除锈彻底且不损伤基材。打磨后工件表面粗糙度稳定控制在 Ra=0.8-1.2μm，完全满足电镀工艺要求；同时，系统无需定制治具，支持多种不规则外形五金件打磨，换产时仅需更新视觉模板，换产时间缩短至 10 分钟，适配卫浴行业多款式、快迭代的生产特点。

案例 4：医疗器械不锈钢部件倒角 —— 保障 “高精度安全” 标准

手术器械（如手术刀、止血钳）的不锈钢部件，在加工后需对边缘进行倒角处理（倒角尺寸需控制在 0.1-0.2mm），确保使用时不会划伤人体组织，且需满足医疗行业严格的洁净标准（表面无油污、无金属碎屑）。传统人工倒角依赖放大镜辅助操作，效率低（单个部件倒角需 10 分钟），且易因手部抖动导致倒角尺寸偏差，存在安全隐患；人工倒角后还需额外进行清洁处理，工序繁琐。

协作机器人打磨系统通过高精度视觉引导（定位精度达 ±0.02mm），精准识别部件边缘位置，按照预设的倒角路径作业，力控传感器将倒角压力稳定控制在 2-3N，确保倒角尺寸精准可控（偏差≤±0.01mm）。机器人打磨过程中搭配负压吸尘装置，实时吸除金属碎屑，打磨后部件表面洁净度符合医疗行业标准，无需额外清洁工序。应用后，单个医疗器械部件倒角时间缩短至 1.5 分钟，倒角尺寸合格率达 100%，完全满足医疗行业的高精度与高洁净要求。

案例 5：工程机械耐磨件去飞边 —— 应对 “高强度材质” 打磨挑战

挖掘机斗齿、装载机铲斗等工程机械耐磨件多为高锰钢材质（硬度达 HRC50-55），铸造后表面会产生大量飞边（飞边厚度可达 2-5mm），传统人工打磨需使用重型角磨机，劳动强度大，且飞边去除不彻底，易导致后续装配困难；人工打磨效率低（单个斗齿去飞边需 20 分钟），难以满足工程机械大批量生产需求。

协作机器人打磨系统搭配专用的重型砂轮打磨工具，通过力控传感器将打磨压力提升至 15-20N，可有效去除高锰钢材质的高强度飞边；视觉引导模块实时监测飞边去除进度，当检测到飞边厚度≤0.1mm 时，自动降低打磨压力至 5-8N，避免过度打磨损伤工件本体。应用后，单个斗齿去飞边时间缩短至 5 分钟，飞边去除合格率达 99% 以上，同时大幅降低工人劳动强度，解决工程机械行业 “重体力、低效率” 的打磨痛点。

三、协作机器人打磨的选型与部署：贴合需求，高效落地

对于设备商、非标自动化厂商及产线改造厂家而言，协作机器人打磨系统的选型与部署需结合 “工件特性、工艺要求、生产场景” 三大核心要素，避免盲目投入，确保系统高效落地。以下三大关键要点可供参考：

1. 基于工件特性选择核心配置

• 材质硬度：针对高锰钢、不锈钢等高强度材质，需选择具备高负载能力（负载≥10kg）与大扭矩输出的协作机器人，搭配耐磨的砂轮打磨工具；针对铝合金、塑料等低硬度材质，可选择轻负载（负载 3-5kg）机器人，搭配砂纸或抛光布工具，避免材质损伤。

• 外形结构：若工件为规则平面或圆柱结构，可选择基础视觉引导模块；若为复杂曲面、多孔位结构，需搭配 3D 视觉引导模块，实现更精准的轮廓识别与路径规划。

2. 结合工艺要求设定参数

• 精度要求：若需实现高精度倒角（偏差≤±0.01mm）或镜面抛光（光泽度偏差≤±2GU），需选择力控精度≤0.1N、重复定位精度≤±0.02mm 的协作机器人，并搭配高精度视觉系统（定位精度≤±0.01mm）。

• 效率要求：若需满足大批量生产（如 3C 产品外壳抛光，日产量≥10000 件），需选择运动速度≥1m/s 的协作机器人，并优化打磨路径，减少无效运动时间，提升单位时间处理量。

3. 适配生产场景保障安全与兼容

• 安全协作：若需与人工协同作业（如小型零部件混合打磨场景），需选择具备符合 ISO/TS 15066 标准的安全协作功能（如碰撞检测、限速控制），确保人机协作安全。

• 系统兼容：协作机器人打磨系统需与企业现有生产系统（如 MES 生产执行系统、PLC 控制系统）兼容，支持标准通信协议（如 Profinet、EtherNet/IP），实现生产数据实时上传与工艺参数远程调整，便于生产管理与质量追溯。

四、结语：协作机器人打磨，推动工业表面处理升级的 “核心动力”

从汽车零部件的去毛刺到 3C 产品的镜面抛光，从卫浴五金的除锈处理到医疗器械的高精度倒角，协作机器人打磨正以 “柔性适配、精准高效、安全环保” 的特性，成为各行业解决表面处理痛点的 “核心工具”。它不仅能显著提升打磨精度与效率，降低人工成本与职业健康风险，还能快速适配多品种、小批量的生产需求，为设备商提升产品竞争力，为非标自动化厂商拓展解决方案边界，为产线改造厂家实现低成本、高效率的工艺升级。

随着视觉引导、力控算法等技术的不断优化，协作机器人打磨的应用场景将进一步拓展，精度与效率将持续提升，成为推动工业表面处理从 “人工依赖” 向 “智能自动化” 转型的关键力量，为青岛地区乃至全国的工业制造企业注入新的发展动能。

在工业自动化生产领域，尺寸测量是保障产品质量、提升生产效率的关键环节。传统人工测量方式不仅效率低下，还易受人为因素影响，导致测量误差；接触式测量设备则存在对被测物体造成损伤、难以适应复杂形状工件等局限。随着工业 4.0 的深入推进，3D 视觉尺寸测量技术凭借非接触、高精度、高效率、适应复杂场景等优势，逐渐成为各行业自动化生产中的 “精度守护者”，广泛服务于设备商、非标自动化厂商、自动化产线改造厂家，为不同规模、不同领域的企业破解生产中的尺寸测量难题。

一、3D 视觉尺寸测量：工业自动化的 “精度核心”

3D 视觉尺寸测量技术基于光学原理，通过工业相机采集物体的三维图像信息，再经算法处理重建物体的三维模型，最终实现对物体尺寸（如长度、宽度、高度、直径、角度、间距等）的精准测量。与传统测量方式相比，它具有三大核心优势：

1. 1.非接触测量：无需与被测物体直接接触，避免了对工件表面的划伤、挤压，尤其适用于精密零部件、易变形材质工件的测量；

2. 2.全尺寸覆盖：可一次性获取物体的完整三维数据，不仅能测量常规几何尺寸，还能精准捕捉复杂曲面、不规则轮廓的尺寸信息，解决传统测量 “测不全” 的问题；

3. 3.高效与稳定：测量速度可达毫秒级，且不受人工操作经验、疲劳度影响，可 24 小时连续工作，大幅提升测量效率的同时，保证测量结果的一致性与可靠性。

正是这些优势，让3D 视觉尺寸测量技术能够适配各类工业场景，成为设备商升级设备精度、非标自动化厂商打造定制化解决方案、自动化产线改造厂家提升产线智能化水平的 “通用工具”。

二、五大通用场景案例：3D 视觉尺寸测量的实战应用

无论是机械制造、汽车零部件生产，还是电子元器件组装、医疗器械加工，3D 视觉尺寸测量技术都能发挥关键作用。以下五个案例覆盖了工业生产中的常见场景，展现其普适性与实用性。

案例 1：机械零部件批量检测 —— 解决 “效率与精度双重瓶颈”

某机械加工企业需对批量生产的齿轮（直径 50-100mm，齿距公差 ±0.02mm）进行尺寸检测，传统方式采用人工配合卡尺测量，每人每小时仅能检测 20-30 件，且齿距、齿形等复杂尺寸难以精准测量，不合格品漏检率达 5% 以上。

引入3D 视觉尺寸测量方案后，通过在生产线旁部署 3D 视觉传感器与自动化输送机构，工件随输送线进入测量区域时，传感器可在 0.5 秒内完成齿轮三维图像采集，算法自动分析齿距、齿顶圆直径、齿根圆直径、齿形轮廓等 10 余项关键尺寸，并与预设标准值对比，自动判定合格与否。改造后，检测效率提升至每小时 600 件以上，漏检率降至 0.1% 以下，同时减少 6 名检测工人，年节约人力成本超 80 万元。

该案例适用于所有批量生产的机械零部件（如轴承、螺栓、螺母、凸轮等），设备商可将 3D 视觉测量模块集成至检测设备中，非标自动化厂商可结合输送、分拣机构打造全自动检测线，帮助企业实现 “降本、提效、保精度”。

案例 2：汽车冲压件轮廓检测 —— 应对 “复杂形状测量难题”

汽车冲压件（如车门内板、底盘支架）多为不规则曲面结构，需测量的尺寸包括曲面轮廓度、孔位坐标、边缘间距等，公差要求普遍在 ±0.05mm 以内。传统接触式测量仪（如三坐标测量机）虽精度达标，但单次测量需 20-30 分钟，无法满足生产线 “在线检测” 需求，只能采用 “抽样检测”，存在批量不合格风险。

3D 视觉尺寸测量方案通过多视角 3D 视觉传感器协同工作，可一次性采集冲压件的完整三维数据，生成 1:1 的三维模型，再通过与设计图纸的 “数字比对”，自动标注所有超差尺寸（如某孔位坐标偏移 0.08mm、某曲面轮廓度超差 0.06mm），单次测量时间缩短至 3 分钟以内，且可部署在生产线末端实现 “100% 全检”。

此方案对汽车零部件厂商、汽车焊装线改造厂家尤为重要：设备商可开发专用汽车冲压件 3D 检测设备，非标自动化厂商可将测量模块与冲压生产线衔接，避免因 “抽样漏检” 导致的批量返工，降低生产损失。

案例 3：电子元器件引脚尺寸测量 —— 突破 “微小尺寸测量极限”

手机、电脑等电子产品中的连接器（如 USB 接口、芯片引脚）尺寸微小，引脚间距常为 0.3-0.5mm，引脚高度公差要求 ±0.01mm，传统光学显微镜测量需人工对焦、读数，不仅效率低（每小时检测 100 件左右），还易因视觉疲劳导致误判。

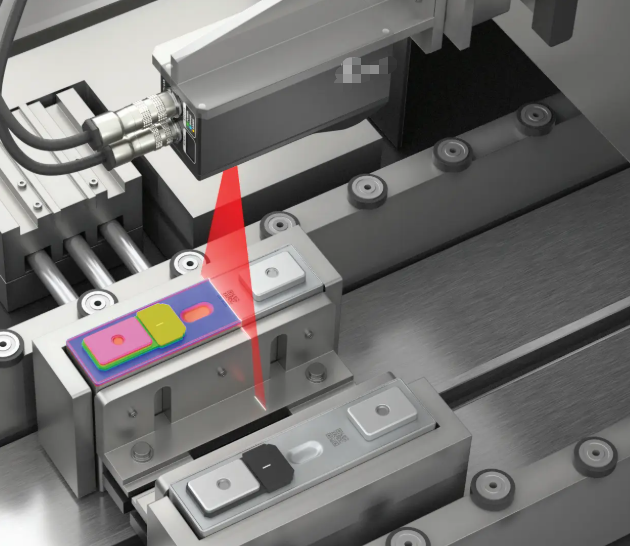

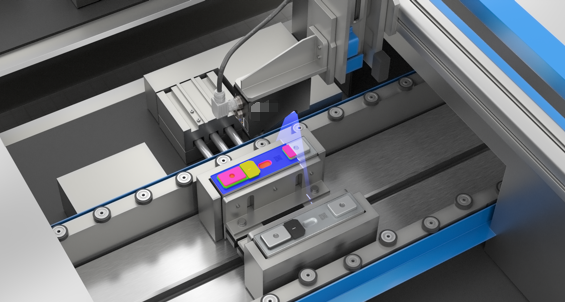

3D 视觉尺寸测量方案采用高分辨率线激光 3D 传感器，可精准捕捉引脚的微小三维特征，自动测量引脚间距、高度、垂直度、共面度等尺寸，测量精度达 ±0.005mm，每小时可检测 1200 件以上，且数据可自动上传至 MES 系统，实现质量追溯。

该场景适用于所有电子元器件（如芯片、电阻、电容、连接器）的尺寸检测，设备商可将 3D 测量技术集成至电子元件检测设备，自动化产线改造厂家可将其嵌入 SMT 贴片生产线，帮助电子企业满足 “微小化、高精度” 的测量需求，避免因引脚尺寸不合格导致的产品故障。

案例 4：塑料注塑件壁厚均匀性检测 —— 规避 “材质变形测量误差”

塑料注塑件（如家电外壳、医疗器械外壳）因材质易变形，壁厚均匀性直接影响产品强度与使用寿命，需测量壁厚公差 ±0.1mm。传统超声波测厚仪需接触工件表面，且只能测量单点壁厚，无法反映整体壁厚分布，易出现 “局部超差未发现” 的问题。

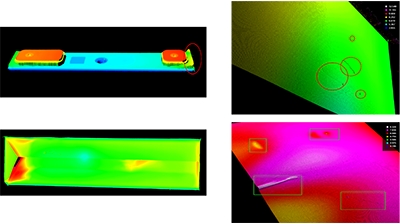

3D 视觉尺寸测量方案通过双目 3D 视觉技术，无需接触工件即可重建注塑件的完整三维模型，算法自动计算任意位置的壁厚（如外壳拐角处、曲面过渡处），并生成壁厚分布热力图，直观显示超差区域（如某区域壁厚仅 0.8mm，低于标准 1.0mm）。测量完成后，数据可反馈至注塑机控制系统，实时调整注塑参数，减少不合格品产生。

此方案对塑料制造企业、医疗器械厂商极具价值：设备商可开发注塑件专用 3D 检测设备，非标自动化厂商可打造 “测量 - 反馈 - 调整” 闭环系统，帮助企业从 “事后检测” 转向 “事前预防”，提升产品合格率。

案例 5：自动化产线装配定位测量 —— 保障 “高精度装配需求”

某新能源电池厂商的电芯装配线，需将电芯（尺寸 100mm×50mm×10mm）精准放入电池壳内，装配间隙要求≤0.1mm，传统人工定位装配不仅效率低（每小时装配 30 组），还易因定位偏差导致电芯损坏，损耗率达 3%。

引入3D 视觉尺寸测量方案后，在装配工位部署 3D 视觉传感器，传感器实时采集电芯与电池壳的三维位置信息，算法计算两者的相对偏差（如电芯 X 轴偏移 0.05mm、Z 轴偏移 0.03mm），并将偏差数据发送至机械臂控制系统，机械臂根据数据自动调整姿态，实现精准装配。改造后，装配效率提升至每小时 180 组，损耗率降至 0.2% 以下。

该案例适用于所有自动化装配场景（如汽车零部件装配、机器人焊接定位、电子元件组装），设备商可将 3D 视觉定位模块集成至机械臂设备，非标自动化厂商可打造 “测量 - 定位 - 装配” 一体化系统，帮助企业实现装配过程的 “无人化、高精度”。

三、3D 视觉尺寸测量：适配全行业的 “标准化 + 定制化” 方案

不同行业、不同企业的生产场景虽存在差异，但3D 视觉尺寸测量技术可通过 “标准化模块 + 定制化开发” 的模式，满足多样化需求：

• 对设备商：提供标准化 3D 视觉测量模块（含传感器、算法软件、数据接口），可快速集成至检测设备、加工设备中，缩短设备研发周期，提升设备竞争力；

• 对非标自动化厂商：根据客户产线布局、工件特性，定制测量工位设计、自动化衔接方案（如与输送线、机械臂、分拣机构配合），打造 “即插即用” 的非标测量系统；

• 对自动化产线改造厂家：无需对现有产线进行大规模改造，可通过加装 3D 视觉传感器、部署算法软件，实现产线测量功能升级，降低改造成本与风险。

同时，3D 视觉尺寸测量方案还具备 “数据化” 优势：测量数据可实时上传至企业云平台或 MES 系统，帮助企业建立产品质量数据库，通过数据分析优化生产工艺，为生产决策提供数据支撑，真正实现 “从经验驱动到数据驱动” 的转型。

四、结语：3D 视觉尺寸测量，开启工业测量新范式

在工业自动化加速推进的今天，“精度” 与 “效率” 已成为企业竞争的核心要素。3D 视觉尺寸测量技术以其非接触、高精度、高效率、广适配的特点，打破了传统测量方式的局限，为设备商、非标自动化厂商、自动化产线改造厂家提供了通用且高效的解决方案，也为各行业企业破解生产测量难题、提升产品质量、降低生产成本提供了有力支撑。

无论是批量零部件检测、复杂曲面测量，还是微小尺寸检测、自动化装配定位，3D 视觉尺寸测量都能发挥关键作用。未来，随着算法精度的持续提升、硬件成本的逐步降低，这一技术将进一步渗透到工业生产的更多场景，成为工业 4.0 时代 “智能制造” 的核心基础设施之一。
