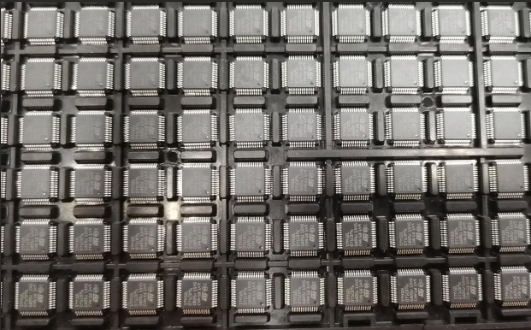

在半导体封测制程中，IC托盘作为芯片搬运与暂存的核心载具，其结构完整性直接影响封装可靠性与生产效率。加强筋是托盘背面常见的加强结构，用于防止高温翘曲与机械变形。然而，注塑成型过程中的缺料、磨损或断裂会导致加强筋缺失，进而引发托盘承载强度下降，甚至造成芯片偏移、刮伤。如何快速、非接触地检出“加强筋有无”，成为产线视觉检测的一道关键难题。
传统2D视觉在面对加强筋检测时存在天然短板：加强筋与托盘底面颜色、纹理相近，缺乏明显灰度差异；光照角度变化容易产生阴影伪影，造成误判；且加强筋属于高度方向的几何特征，单纯依赖平面图像难以确认其真实存在性。这种情况下，3D视觉检测技术成为破解困局的核心手段。
3D视觉检测如何实现加强筋有无判别？
3D视觉检测的核心是获取被测物的高度信息（深度图或点云数据），而非仅依赖灰度图像。针对IC托盘加强筋检测，典型流程如下：
三维数据采集

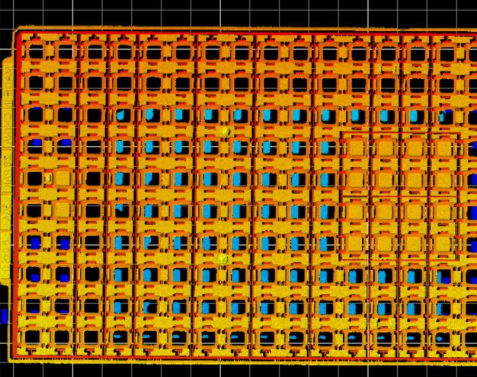

采用结构光、激光轮廓或双目立体视觉方案，沿托盘输送方向扫描。每个像素点对应的空间X、Y、Z坐标被记录，生成高密度点云。预处理与区域定位
通过托盘边缘基准面或定位孔对齐点云，消除倾斜与平移偏差。利用模板匹配或特征提取算法，精确锁定每条加强筋的设计位置（ROI）。高度剖面分析
在ROI内提取沿加强筋走向的Z向高度剖面曲线。正常加强筋应呈现规则凸起（通常高出底面0.5~3mm），而缺失区域则为平坦底面轮廓。判据设计
设定高度阈值与宽度范围。若ROI内连续点云高度超过基准面阈值的有效长度满足预设值，判定为“有筋”；反之，若局部区域高度始终位于底面平面容差带内，则标记为“缺失”。
技术优势与工程要点
相比2D视觉，3D视觉检测加强筋的优势明显：
不受光照与表面颜色影响：直接基于物理高度判别，鲁棒性高。
克服同色与纹理模糊问题：即使加强筋与底面材质一致，高度差异依然可被捕捉。
量化缺陷程度：可输出缺失长度、高度偏差等数值，供SPC分析。
实际工程中需注意：
托盘来料翘曲：需先拟合全局基准面或采用相对高度差，避免误检。
扫描速度与分辨率平衡：加强筋宽度可能仅数毫米，需保证Z向精度不低于0.05mm，同时匹配产线节拍。
边缘效应处理：加强筋端部倒角区域需设置忽略区，避免过度敏感。
实际效果与价值
在某封测工厂实施案例中，引入3D视觉检测系统后，加强筋缺失的漏检率从2D方案的4.7%降至0.2%以下，误报率控制在0.5%以内。托盘出货前的质量拦截能力显著提升，后端因托盘变形导致的芯片划伤客诉下降80%。
总结与展望
加强筋虽小，却关乎IC托盘的结构寿命与运输安全。3D视觉检测通过高精度高度感知能力，彻底解决了传统2D视觉“看不清、判不准”的痛点。随着半导体载具向薄型化、轻量化发展，加强筋的尺寸公差将更加严苛，基于深度学习的3D缺陷分类、边缘计算实时判异等技术也正加速落地。对于追求零缺陷的封测产线而言，3D视觉检测已非“可选配置”，而是保障托盘品质的基础防线。
如果您正在为托盘细微结构检测头疼，不妨从加强筋入手——用3D视角，看见平面世界无法呈现的真实。
