引言
在工业自动化领域，精准定位是提高生产效率的关键。2D视觉引导技术凭借其高性价比、快速部署等优势，成为许多企业实现自动化升级的首选方案。
本文将以青岛某非标自动化设备厂商的实际案例，解析2D视觉如何帮助客户解决物料定位、抓取偏差等问题，实现高效稳定的自动化生产。
案例背景
某青岛本地自动化产线改造厂商在生产中遇到以下痛点：
定位不准：人工上料或机械夹具定位偏差大，导致装配错位。
效率低下：传统光电传感器无法适应多品种工件，换型调整耗时。
成本压力：全流程3D视觉方案预算较高，客户希望优化投入。
客户需求：
高精度引导机械手抓取/装配，误差≤0.2mm。
兼容多型号工件，换型时间＜3分钟。
低成本，适合中小批量生产场景。
2D视觉解决方案
1. 系统组成

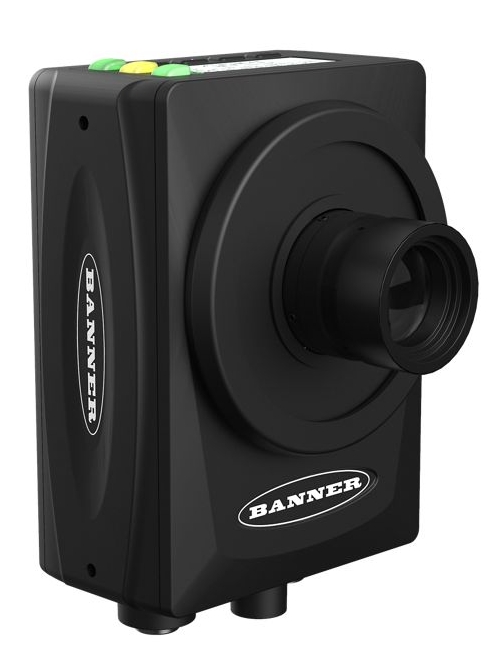

工业相机：500万像素全局快门相机，确保图像无拖影。

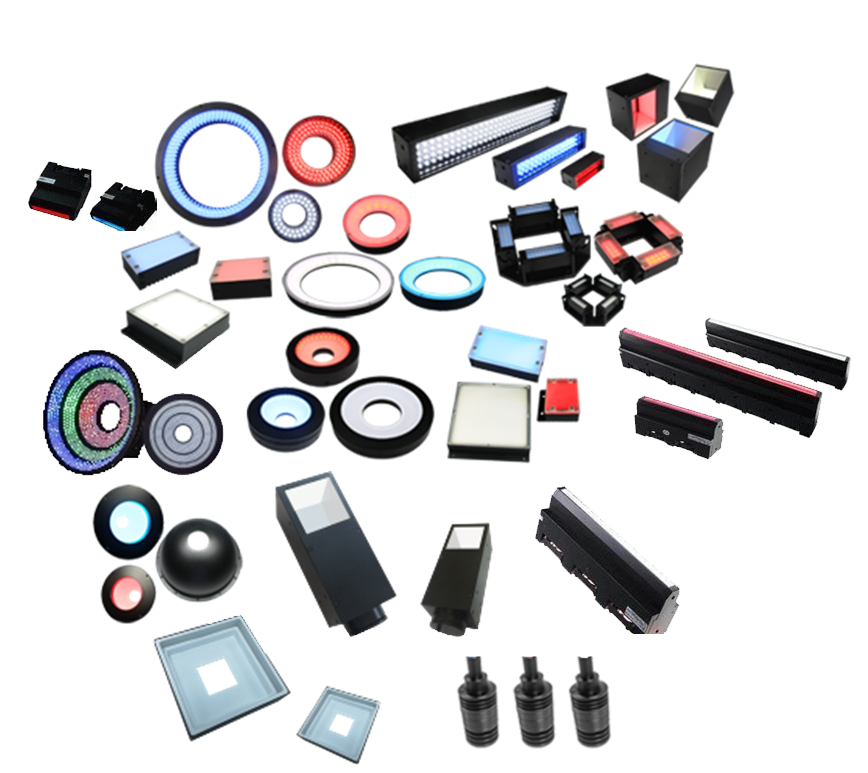

条形光源/同轴光源：针对不同材质（金属、塑料）优化打光方案。
视觉算法软件：基于模板匹配、边缘检测等工具，实时计算工件位置和角度。
机器人通信：通过Ethernet/IP或RS485与机械手联动，实现闭环控制。
2. 工作流程
图像采集：相机拍摄输送带或料盘上的工件。
特征识别：软件识别工件边缘、孔位或二维码，计算位置偏移（X/Y/θ）。
坐标转换：将图像坐标转换为机器人坐标系，引导机械手精准抓取。
结果反馈：记录检测数据，支持NG品剔除或报警。
技术优势
高精度：
重复定位精度达±0.1mm，满足绝大多数装配需求。
支持多特征复合定位（如孔+边角），抗部分遮挡。
高性价比：
成本仅为3D视觉的1/3~1/2，投资回报周期短。
对算力要求低，普通工控机即可运行。
柔性化：
通过软件预设模板，快速切换不同工件类型。
可适配传送带、振动盘等多种上料方式。
实施效果
精度提升：抓取成功率从70%提高到99.5%，装配错位问题基本消除。
效率优化：换型时间从15分钟缩短至2分钟，支持小批量多品种生产。
成本节约：方案总投入控制在5万元以内，6个月即收回成本。
典型应用场景
电子行业：PCB板定位、元器件插件引导。
家电装配：螺丝锁付、面板对位。
物流分拣：包裹/箱体码垛位置校正。
2D vs 3D视觉如何选？
| 对比项 | 2D视觉引导 | 3D视觉引导 |
|---|---|---|
| 适用场景 | 平面定位、特征识别 | 三维抓取、曲面检测 |
| 精度 | ±0.1mm级 | ±0.05mm级 |
| 成本 | 低（5~10万） | 较高（15~30万） |
| 抗干扰性 | 依赖光照条件 | 可应对复杂表面 |
建议：若工件为规则二维特征且预算有限，2D视觉是更优选择；若需三维姿态检测或深孔测量，则需升级至3D方案。
结语
2D视觉引导技术以其成熟稳定、经济高效的特点，仍是工业自动化领域的"基石型"解决方案。对于青岛地区的设备商、产线改造厂商而言，合理运用2D视觉可显著提升竞争力，尤其适合来料分拣、精密装配等场景。
“用对的视觉技术，解决对的自动化问题”——这才是智能制造降本增效的核心逻辑。
