在风电叶片、复合材料部件、注塑件等制造领域,飞边切割是一个绕不开的痛点。叶片合模后,分型面处会形成一条宽度不等、高低起伏的树脂飞边。传统做法是人工手持角磨机沿着边缘走一遍——粉尘大、效率低、而且极度依赖老师傅的手感。一旦切深了伤及母材,整片叶片面临降级或报废;切浅了残留飞边,后续打磨工序无法进行。
3D视觉引导的机器人飞边切割,正是为了解决这个“切多切少全凭感觉”的难题。本文从实战角度,拆解这一方案的技术路径与落地要点。
一、工艺痛点:为什么人工切边靠不住?
叶片飞边的典型特征有三:宽度变化大(从几毫米到两三厘米)、高度起伏无规律(受模具合模力影响)、材质不均匀(树脂与纤维混合)。人工切割时,操作者只能凭视觉估算刃口位置,加上角磨机的反作用力,很难保持恒定切深。结果是:切割路径参差不齐,局部过切导致结构层暴露,局部欠切留下二次加工量。据某叶片厂统计,飞边切割环节造成的返工率高达15%,是后处理工序中的头号质量瓶颈。
二、方案架构:3D相机如何“教会”机器人切割?

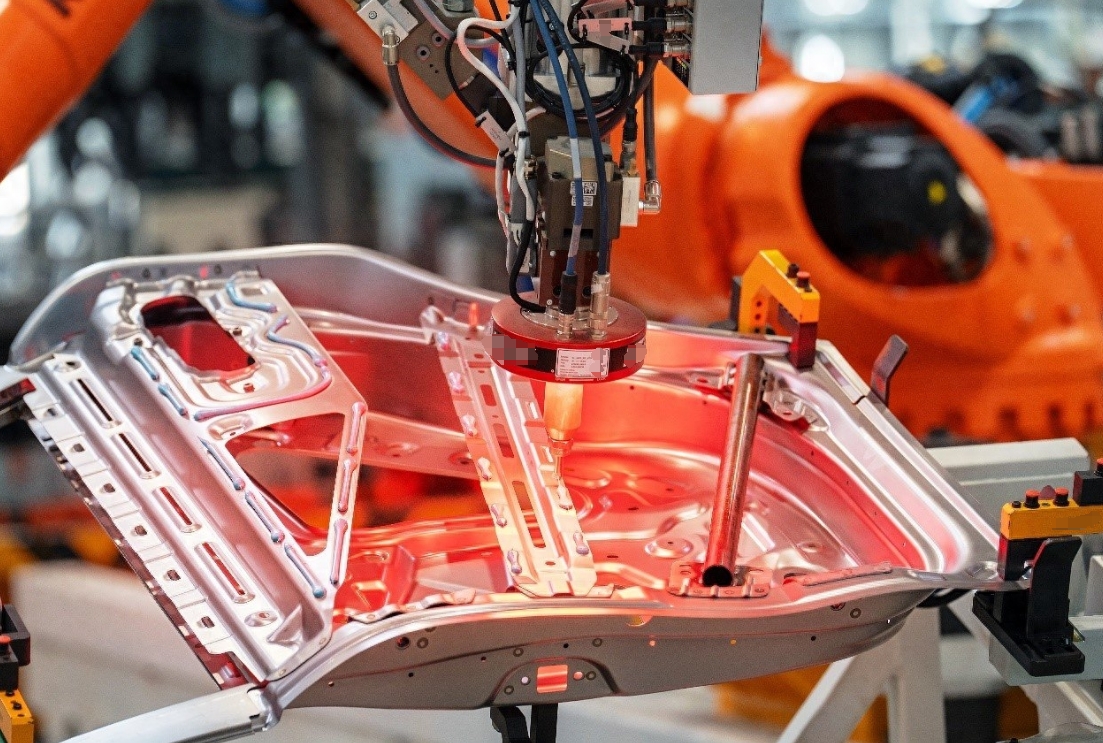

一套标准的视觉引导飞边切割系统,由三部分构成:3D线激光轮廓传感器、工业机器人、视觉引导软件。工作原理分为四个步骤:
第一步:扫描与点云采集。 机器人携带线激光相机沿叶片边缘预扫描,相机每毫秒输出一个轮廓断面,连续移动形成高密度三维点云。线激光的优势在于抗环境光干扰能力强,能稳定获取树脂飞边与叶片母材之间的微米级高度差。
第二步:飞边特征提取。 软件对点云进行滤波、平滑和曲率分析。飞边的典型特征是:位于叶片型面边缘,且相对于母材表面存在明显的凸起。通过设定高度阈值和宽度范围,算法可自动分离飞边区域与有效叶片区域。
第三步:切割轨迹生成。 提取飞边的中心线或外侧边界线,将其转换为机器人可执行的工具中心点路径。同时,根据飞边的实时高度,软件自动计算切割深度和刀具倾角——飞边高的地方多切,矮的地方少切,始终保证不伤及母材。
第四步:实时跟踪与补偿。 在正式切割过程中,相机与刀具构成“眼在手”系统。机器人一边运动一边持续扫描,将当前断面与预扫描模型实时配准,动态修正因叶片变形或装夹偏差引起的轨迹误差。这种闭环控制模式,可将切割精度稳定控制在±1毫米以内。
三、落地效果:效率与质量的双重跃升
已落地的产线数据显示,3D视觉引导的飞边切割系统带来三方面显著改善:
效率提升。 一支百米级风电叶片,人工切边需要两名熟练工配合工作4-6小时;机器人系统连续作业,2小时内完成全段切割,节拍缩短50%以上。而且机器人不受粉尘和疲劳影响,可以7×24小时运行。
质量稳定。 视觉系统将切深误差控制在0.5毫米以内,彻底消除过切伤及纤维层的风险。切割边缘整齐、无锯齿状残留,大幅减少后续打磨工序的工作量。某叶片制造商反馈,上线后飞边切割相关的返工率从15%降至2%以下。
数据可追溯。 每次切割的轨迹、切深、切割速度等参数全部记录,形成每一片叶片的“切割数字档案”。当出现质量问题时,可反向追溯当时的视觉数据和机器人动作,为工艺优化提供依据。
四、选型与部署建议
对于计划引入该方案的制造企业,三点建议值得参考:
相机选型重“景深”而非“精度”。 叶片飞边的高度波动可达数十毫米,选择景深足够大的线激光相机比单纯追求微米级分辨率更重要。景深不足会导致扫描过程中飞边脱出测量范围,造成轨迹中断。
机器人路径规划要“先空跑”。 正式切割前,让机器人携带相机沿叶片边缘做一次空扫预生成轨迹,避免因叶片摆放偏差导致切割头碰撞。这个预扫描步骤虽然增加几十秒时间,但能换来绝对的安全性。
软件须支持“手动干预点”。 叶片根部和尖端的飞边形态复杂,算法可能无法完美处理。系统应允许操作员在关键位置设定强制通过点,让机器人按指定路线过渡,兼顾自动化与人工干预的灵活性。
五、总结
3D视觉引导的叶片飞边切割,本质上是用“几何测量+轨迹规划”替代“人工经验+肌肉记忆”。它不追求多么炫酷的AI技术,而是用可靠的线激光扫描和稳健的路径生成算法,解决一个真实且高频的制造痛点。对于年产能成百上千支叶片的工厂,这套方案的投资回收期通常不超过12个月。更重要的是,它把工人从粉尘和噪音中解放出来,让他们去从事更有价值的质检和设备管理工作——这才是智能制造该有的样子。
